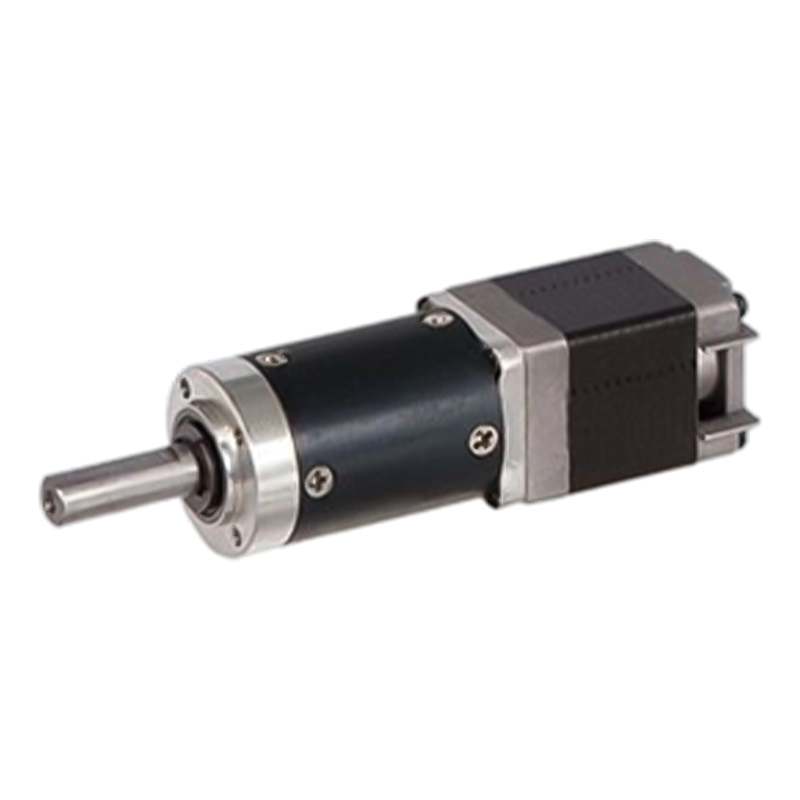

28JXS40K/28STH Hassas Açısal Deplasmanlı Planet Dişli Step Motor

28JXS40K/28STH Hassas Açısal Deplasmanlı Planet Dişli Step Motor

28JXS40K/28STH, çeşitli ortamlarda kullanılabilen, metal iç bileziğe sahip hibrit bir motordur.
Step motorun kendisi yüksek bir konumlandırma doğruluğuna sahiptir ve elektrik darbe sinyalini doğru bir açısal yer değiştirmeye dönüştürebilir. Planet redüktörün yüksek hassasiyetli iletimi ile konumlandırma doğruluğu daha da geliştirilebilir. Genel olarak konuşursak, gezegensel yavaşlama step motorunun adım açısı doğruluğu ±%3 içinde kontrol edilebilir ve tekrarlanan konumlandırma doğruluğu ±0,01°'ye ulaşabilir. Redüktörün atalet azaltma etkisi, azaltma oranının karesidir; bu, step motorun dinamik tepkisi üzerindeki yükün girişimini etkili bir şekilde azaltabilir ve sistem başlatma-durdurma ve komütasyon stabilitesini geliştirebilir.

  • 28JXS40K/28STH Hassas Açısal Deplasmanlı Planet Dişli Step Motor

+86 0579-86817938-836

[email protected]

28JXS40K/28STH

28mm Planet Şanzıman

İzin Verilen Yük Aralığı: 1,2N.m~4.0N.m

Planet Dişli Adım Motoru (Halka Dişli Malzemesi: Metal)

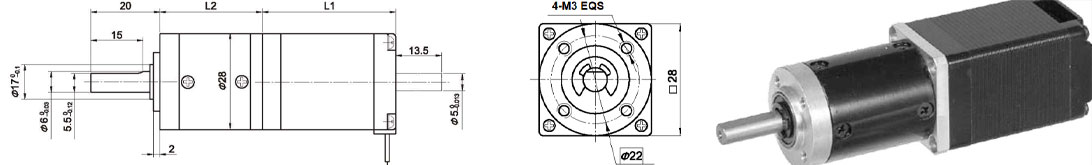

Boyutlar

Planet Şanzıman

Halka malzemesi

maden

Çıkışta rulman

Bilyalı rulmanlar

Maks. Radyal yük (flanştan 10 mm)

35N

Maks. şaft eksenel yükü

25N

Şaftın radyal boşluğu (flanşa yakın)

0,07 mm

Şaftın eksenel boşluğu

≤0,3 mm

Yüksüz durumda boşluk

1,5°

Teknik Veriler

28STH Hibrit birdım Motoru Özellikleri

Model Numarası

Nominal Gerilim

Akım/Faz

Direnç/Faz

Endüktans/Faz

Torgue'u Tutmak

Potansiyel Müşteri Sayısı

Rotor Atalet

Ağırlık

Uzunluk L1

Maks. Dişli Oranı

Tek Şaft

V

A

Ω

mH

g.cm

g-m²

g

mm

28STH45-0956A

3.4

0.95

3.4

1.2

750

6

12

44.5

44.5

≤1:189

28STH51-0956A

4.4

0.95

4.6

1.8

900

6

18

50.5

50.5

≤1:189

A Tek Şaft, B Çift Şaft

28JXS40K Planet Şanzıman Özellikleri

Azaltma oranı

3.71

5.18

14

19

27

51

71

100

139

189

264

369

Dişli takımı sayısı

1

2

3

4

Uzunluk(L2) mm

31

40.1

49

57.9

Maks. nominal tork kg. santimetre

12

20

32

40

Kısa süreli izin verilen tork kg.cm

36

60

96

120

Verimlilik %'si

0.9

0.81

0.73

0.66

Ağırlık g

60

85

95

110

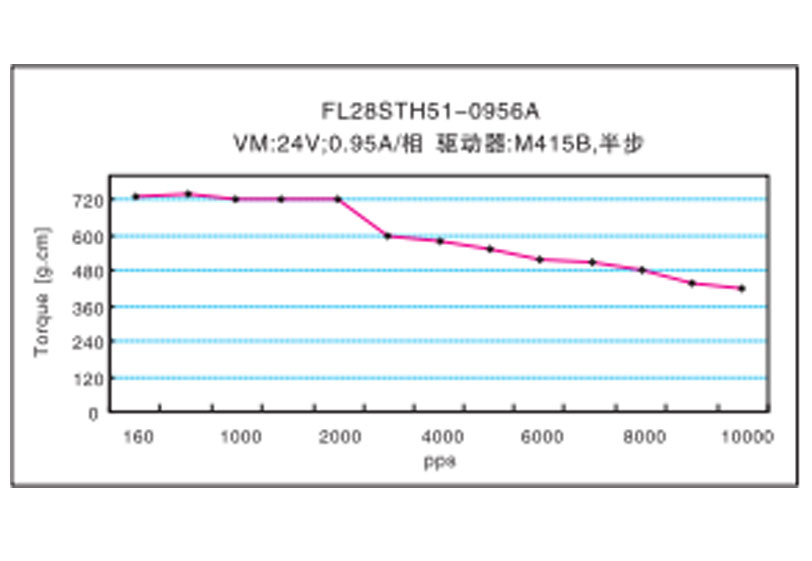

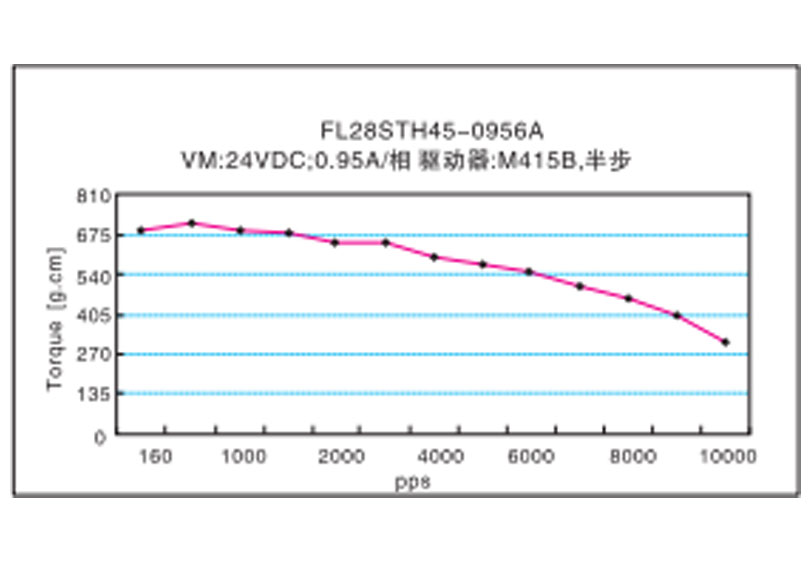

Frekans-tork Özellikleri
