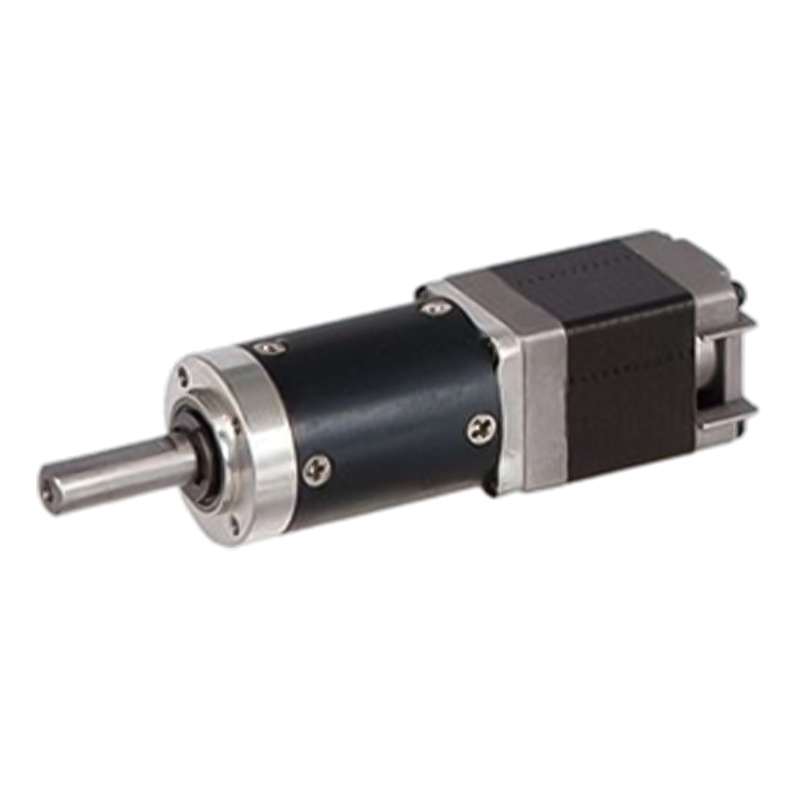

22JXS20K/20STH 0.6N.m~2.0N.m Planet Dişli Step Motor

22JXS20K/20STH 0.6N.m~2.0N.m Planet Dişli Step Motor

22JXS20K/20STH ürünü, dış çapı 22 mm olan standart bir redüktördür ve izin verilen tork aralığı 0,6N.m~2.0N.m'dir.
Yükü paylaşmak için güneş çarkının etrafına eşit olarak dağıtılmış bir dizi planeter tekerlek, büyük torka dayanabilir. Planet dişli takımının aktarım oranının makul bir şekilde tasarlanmasıyla, step motorun çıkış torku, farklı yük koşulları altında sürüş gereksinimlerini karşılamak için birkaç ila onlarca kata kadar yükseltilebilir. Yavaşlama oranını ayarlayarak step motor daha düşük hızlarda stabil çalışabilir, yüksek hızlarda kademe dışı sorunlardan kaçınabilir ve sistemin hız aralığını genişletebilir.

  • 22JXS20K/20STH 0.6N.m~2.0N.m Planet Dişli Step Motor

+86 0579-86817938-836

[email protected]

22JXS20K/20STH

22mm Standart Şanzıman,

İzin Verilen Yük Aralığı: 0,6N.m~2.0N.m

Planet Dişli Adım Motoru (Halka Dişli Malzemesi: Metal)

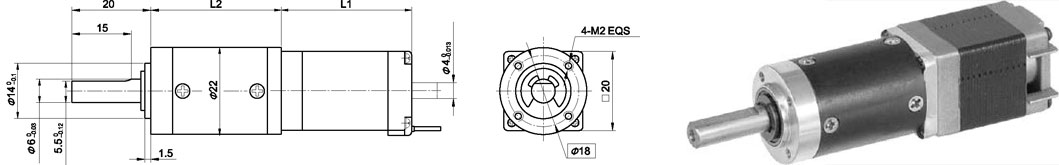

Boyutlar

Gezegensel

Halka malzemesi

maden

Çıkışta rulman

Bilyalı rulmanlar

Maks. Radyal yük (flanştan 10 mm)

≤20N

Maks. şaft eksenel yükü

≤10N

Şaftın radyal boşluğu (flanşa yakın)

≤0,08 mm

Şaftın eksenel boşluğu

≤0,3 mm

Yüksüz durumda boşluk

≤1,5°

Teknik Veriler

20STH Hibrit birdım Motoru Özellikleri

Model Numarası

Nominal Gerilim

Akım/Faz

Direnç/Faz

Endüktans/Faz

Torgue'u Tutmak

Potansiyel Müşteri Sayısı

Rotor Atalet

Ağırlık

Uzunluk L1

Maks. Dişli Oranı

Tek Şaft

V

A

Ω

mH

g.cm

g-m²

g

mm

20STH33-0604A

3.9

0.6

6.5

1.7

180

4

2

60

33

≤1:369

20STH42-0804A

4.32

0.8

5.4

1.5

300

4

3.6

80

42

≤1:264

22JXS20K Planet Şanzıman Özellikleri

Azaltma oranı

3.71

5.18

14

19

27

51

71

100

139

189

264

369

Dişli takımı sayısı

1

2

3

4

Uzunluk(L2) mm

24.4

33

41.5

49.8

Maks. nominal tork kg.cm

6

10

16

20

Kısa süreli izin verilen tork kg.cm

18

30

48

60

Verimlilik %'si

%90

%81

%73

%66

Ağırlık g

35

45

55

65

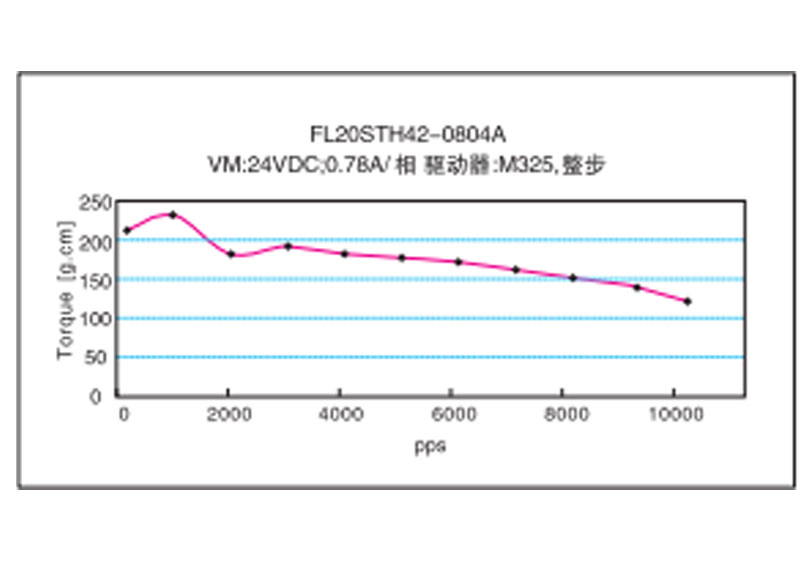

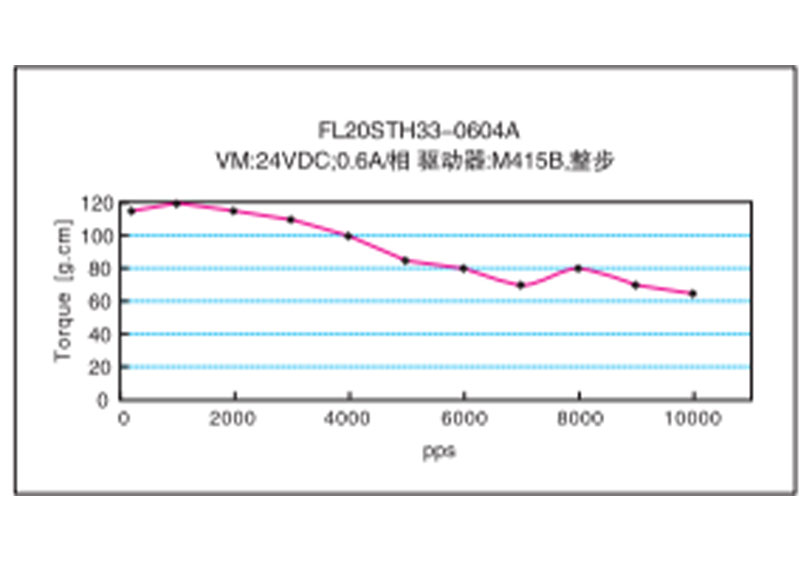

Frekans-tork Özellikleri
