DC Dişli Motorları: Türler, Özellikler ve Seçime İlişkin Eksiksiz Alıcı Kılavuzu

DC Dişli Motor Nedir ve Şanzıman Neden Önemlidir?

DC dişli motoru, tek bir entegre ünitede mekanik dişli kutusuyla eşleştirilmiş doğru akımlı bir elektrik motorudur. Motorun kendisi hızlı bir şekilde döner - genellikle nominal voltajda 3.000 ila 15.000 RPM - ancak gerçek dünyadaki uygulamaların çoğu, önemli bir dönüş kuvveti ile yavaş, kontrollü harekete ihtiyaç duyar. Şanzıman bu sorunu, birbirine geçen bir dizi dişli aracılığıyla hızı torkla değiştirerek çözer. Sonuç, motorun rotorundan çok daha yavaş dönen, ancak şaftta orantılı olarak daha yüksek tork bulunan bir çıkış şaftıdır.

Dişli kutusu olmadan, küçük bir DC motor, fan kanadını kolayca döndürebilir ancak yükü kaldırmakta, taşıma bandını çalıştırmakta veya bir vanayı döndürmekte zorluk çeker. Örneğin 100:1'lik bir dişli redüksiyonu ile, 5 mN·m serbest çalışma torku üreten aynı motor artık çıkışta yaklaşık 500 mN·m sağlar - dişli tipine ve yağlamaya bağlı olarak tipik olarak %5-20 olmak üzere dişli örgü sürtünmesinden kaynaklanan kayıplar hariç. Torkun bu şekilde artması, motor ve dişli kutusunun tek bir düzenekte kompakt entegrasyonu ile birleştiğinde, DC dişli motorların endüstriyel, ticari ve tüketici uygulamalarında en çok belirtilen hareket bileşenleri arasında yer almasının nedeni budur.

DC Dişli Motor Tipleri: Karşılaştırılan Şanzıman Konfigürasyonları

Dişli kutusu tasarımının performans, boyut, verimlilik ve gürültü üzerinde neredeyse tüm diğer tasarım değişkenlerinden daha büyük etkisi vardır. Piyasaya dört konfigürasyon hakimdir.

Düz Dişli Motorlar

Düz dişliler mil eksenine paralel kesilmiş düz dişlere sahiptir. Üretimi en basit ve en ucuz dişli tipidirler; bu da düz dişli DC motorlarını maliyete duyarlı uygulamalar için varsayılan seçenek haline getirir. Başlıca zayıflıkları gürültüdür: Diş genişliğinin tamamı her bir temas noktasında aynı anda devreye girdiğinden, düz dişliler yüksek hızda karakteristik bir takırtı üretir. Verimlilik iyidir (genellikle kademe başına %95-98) ve orta dereceli radyal yükleri iyi bir şekilde idare ederler. Düz dişli motorlar, sessiz çalışmanın öncelikli olmadığı yazıcılarda, oyuncaklarda, satış makinelerinde ve hafif hizmet aktüatörlerinde yaygındır.

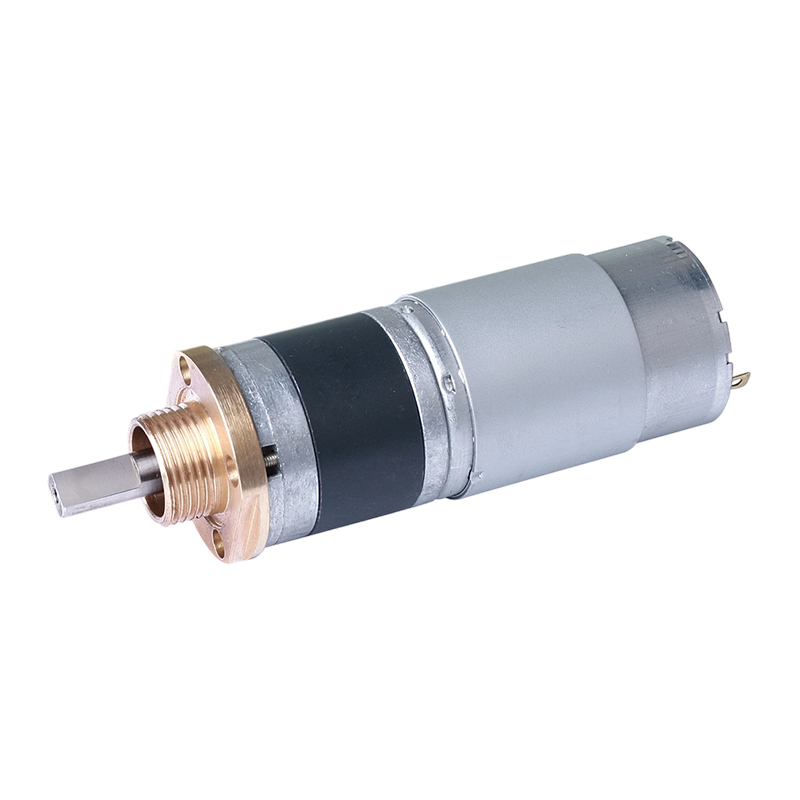

Planet Dişli Motorları

Planet dişli kutusu, tümü bir halka dişli içinde yer alan merkezi bir "güneş" dişlisinin etrafında birden fazla "gezegen" dişlisini düzenler. Yük aynı anda birkaç planet dişlisi arasında paylaşıldığı için, planet DC dişli motoru kompakt, koaksiyel bir pakette çok yüksek tork yoğunluğu sağlar. Çıkış mili motor miliyle hizalıdır, bu da alanın kısıtlı olduğu yerleşimlerde kurulumu kolaylaştırır. Planet dişli kutuları, düz veya sonsuz dişli türlerine göre daha sert ve daha hassastır; bu da onları robotik, otomatik yönlendirmeli araçlar (AGV'ler), elektrikli tornavidalar ve yüksek tork, sıkı konum doğruluğu ve uzun hizmet ömrü gerektiren herhangi bir uygulama için tercih edilen seçenek haline getirir. Buradaki ödünleşim maliyettir: Planet dişli kutularının üretimi, aynı tork değerinde düz veya helisel tiplere göre önemli ölçüde daha pahalıdır.

Sonsuz Dişli Motorları

Bir sonsuz dişli kutusu, bir sonsuz dişli ile 90 derecelik bir açıyla birbirine geçen vida benzeri bir sonsuz şaft kullanır. Bu konfigürasyon, tek bir aşamada çok yüksek indirgeme oranlarına (genelde 5:1 ila 100:1) ulaşır ve doğal bir kendi kendine kilitleme özelliği sağlar: motor durduğunda yük, dişli kutusunu geri çalıştıramaz. Bu, sonsuz dişli DC motorları, garaj kapısı açıcıları, sahne asansörleri, hastane yatağı aktüatörleri ve güvenlik bariyerleri gibi yükün güç olmadan pozisyonda tutulması gereken uygulamalar için ideal kılar. Ana sınırlama verimliliktir: sonsuz dişli örgü sürtünmesi yüksektir; tipik tek aşamalı verimlilik, ilerleme açısına bağlı olarak %50-90 arasında değişir ve daha yüksek oranlar giderek daha az verimli olur. Sonsuz dişli motorlar ayrıca sürekli yüksek yüklü görev döngüleri altında önemli miktarda ısı üretir.

Helisel ve Helisel-Konik Dişli Motorlar

Helisel dişlilerin mil eksenine açılı kesilmiş dişleri vardır, bu nedenle dişler arasındaki temas ani olmaktan ziyade kademeli ve ilerleyicidir. Bu, düz dişlilere kıyasla gürültüyü ve titreşimi önemli ölçüde azaltır ve daha geniş etkili temas alanı nedeniyle yük kapasitesini biraz artırır. Helisel DC dişli motorlar, daha sessiz çalışma gerektiren uygulamalarda (konveyör tahrikleri, paketleme makineleri ve tıbbi ekipman) yaygındır. Helisel-konik kombinasyonları, çıkış milinin, sonsuz sürücüye benzer şekilde, ancak daha yüksek verimlilikle (tipik olarak aşama başına %94-97) motora 90 derece açıyla kaydırılmasına olanak tanır. Helisel dişli ağının ürettiği artan eksenel itme kuvveti, bu yükü kaldırabilecek rulmanlar gerektirir ve bu da birim maliyeti biraz artırır.

Fırçalı ve Fırçasız DC Dişli Motorları

DC motor elemanının kendisi iki temel mimariye sahiptir ve aralarındaki seçim maliyeti, bakım gereksinimlerini, hız aralığını ve hizmet ömrünü önemli ölçüde etkiler.

Prototip oluşturma veya düşük görev aralıklı uygulamalar için, basit bir L298N veya TB6612FNG H köprüsüyle çalıştırılan fırçalı DC dişli motor, çalışan bir sisteme giden en hızlı ve en ucuz yoldur. Sürekli çalışan, zorlu bir ortamda çalışan veya bakım gerektirmeden sahada yıllarca dayanması gereken herhangi bir şey için, fırçasız DC dişli motoru - daha yüksek ön maliyetine ve ek sürücü elektroniğine rağmen - neredeyse her zaman daha iyi toplam sahip olma maliyeti sağlar.

Satın Almadan Önce Anlamanız Gereken Temel Özellikler

DC dişli motor veri sayfaları yoğun olabilir, ancak bir motorun uygulamanızda çalışıp çalışmayacağını beş parametre belirler. Her birini anlamak en yaygın seçim hatalarını önler.

Nominal Gerilim

DC dişli motorlar Endüstriyel ve hobi uygulamalarında çoğunlukla 6V, 12V, 24V veya 48V olmak üzere belirli bir besleme voltajı için tasarlanmıştır. Bir motoru nominal voltajının çok üzerinde çalıştırmak, fırçalı tiplerde fırçanın aşınmasını hızlandırır, sargıların aşırı ısınmasına ve yatak ömrünün kısalmasına neden olur. Nominal voltajın altında çalıştırmak mevcut torku azaltır ve motorun yük altında durmasına neden olabilir. Pille çalışan sistemlerde, şarj döngüsünün üst kısmında aşırı voltajı önlemek için, motorun nominal voltajını tam şarjda değil, orta şarjda nominal pil paketi voltajıyla eşleştirin. Yeni şarj edilmiş bir 3S LiPo'dan (12,6V) çalıştırılan 12V DC dişli motor marjinal olarak kabul edilebilir; 4S paketinden (16,8V) çalıştırmak onu hızlı bir şekilde yok edecektir.

Yüksüz Hız ve Çıkış Hızı

Yüksüz hız, motor sıfır uygulanan torkla nominal gerilimde çalışırken çıkış mili devir sayısıdır. Gerçek yük altında hız düşer; tipik olarak nominal (sürekli) torkta %10-20 ve tepe durma torkunda %50'ye kadar. Bir DC dişli motorun bir yükü gerekli hızda hareket ettirip hareket ettiremeyeceğini hesaplarken, yüksüz rakamı değil, her zaman beklenen tork çalışma noktanızdaki yüklü hızı kullanın. Üreticiler bazen yalnızca yüksüz hız ve durma torkunu listeler; yüklü çalışma noktası kabaca hız-tork eğrisinin ortasına düşer.

Nominal Tork ve Durma Torku

Nominal tork (sürekli tork olarak da adlandırılır), motorun aşırı ısınmadan süresiz olarak sağlayabileceği maksimum torktur. Durma torku, şaft sabit tutulduğunda üretilen en yüksek torktur; tipik olarak fırçalanmış bir DC dişli motoru için nominal torkun 5-10 katıdır. Bayılma torku, aralıklı pik yüklerin boyutlandırılmasında faydalıdır (örneğin, sıkışmış bir valfi serbest bırakmak için gereken kuvvet), ancak sürekli olarak bayılma seviyesinde veya buna yakın bir yerde çalıştırmak, motorun hızlı bir şekilde aşırı ısınmasına neden olacaktır. Nominal torku, uygulamanızın beklenen sürekli yük torkunun en az %20-30 üzerinde olan bir motor seçin. Bu güvenlik marjı sürtünme değişimini, voltaj düşmesini ve sıcaklık düşüşünü hesaba katar.

Dişli Oranı

Dişli oranı, kaç motor mili devrinin bir çıkış mili devri ürettiğini ifade eder. 50:1 oranı, çıkışın her 50 motor turunda bir kez döndüğü anlamına gelir. Daha yüksek dişli oranları daha düşük çıkış hızı ve daha yüksek çıkış torku üretir. Bununla birlikte, çok yüksek oranlar daha fazla dişli aşamasına neden olur, bu da sürtünme kayıplarını ve geri tepmeyi artırır; yön tersine döndüğünde çıkış milinde az miktarda serbest oynama olur. Konumlandırma uygulamaları için boşluk kritik bir özelliktir: planet dişli kutuları tipik olarak hassas derecelerde 0,5-3 yay dakikası boşluk sunarken, ekonomik düz dişli kutuları 1-5 derecelik boşluklara sahip olabilir; bu, tekrarlanabilir konumlandırma gerektiren herhangi bir şey için kabul edilemez.

Görev Döngüsü ve Termal Derecelendirme

Görev döngüsü, belirli bir döngü süresi içinde bir motorun dinlenmeye karşı çalıştığı sürenin yüzdesini tanımlar. S1 (sürekli çalışma) sınıfına sahip bir motor, aşırı ısınma olmadan nominal yükte süresiz olarak çalışabilir. S2 (kısa süreli çalışma) ve S3 (aralıklı periyodik çalışma) değerleri, motorun kapalı olduğu dönemlerde soğuması nedeniyle daha yüksek tepe güç seviyelerine izin verir. Motorun görev değerini her zaman gerçek çalışma döngünüzle eşleştirin; %30 görev döngüsüne sahip bir motor, tork ve hız etiket sınırları dahilinde olsa bile sürekli çalıştırıldığında aşırı ısınacak ve arızalanacaktır.

Ortak Gerilim Aralıkları ve Her Birinin Ne İçin Kullanıldığı

Voltaj seçimi genellikle motor tercihinden ziyade mevcut güç kaynağına göre yapılır, ancak her voltaj katmanı için tipik kullanım durumlarını anlamak, seçeneklerinizi hızlı bir şekilde daraltmanıza yardımcı olur.

• 3V–6V DC dişli motorlar: AA/AAA piller veya USB gücüyle çalıştırılan küçük, düşük güçlü uygulamalar. Oyuncaklarda, küçük robotlarda, hobi projelerinde ve eğitim kitlerinde yaygındır. Tork çıkışı düşüktür (tipik olarak 0,5 kg·cm'nin altındadır) ve bu motorlar sürekli ağır yükler için uygun değildir.
• 12V DC dişli motorlar: Hobi, otomotiv ve hafif endüstriyel uygulamalarda en yaygın kullanılan voltaj sınıfı. Robotik platformlar, otomatik besleyiciler, valf aktüatörleri, kamera kaydırma/eğim kafaları ve küçük konveyör sürücüleri için uygundur. 12V'da çok çeşitli dişli kutusu tipleri ve redüksiyon oranları mevcuttur, bu da kaynak bulmayı kolaylaştırır.
• 24V DC dişli motorlar: Endüstriyel otomasyon, AGV'ler ve ticari sınıf aktüatörler için standart. 24V'ta bir motor, aynı akım çekişiyle 12V eşdeğerinin iki katı güç sağlayabilir; bu da daha uzun kablo mesafelerinde daha ince iletkenlerle kablolamayı kolaylaştırır. Üretimdeki çoğu PLC tahrikli sistem 24V DC'de çalışarak motor entegrasyonunu daha temiz hale getirir.
• 48V DC dişli motorlar: Yüksek güçlü mobil robotiklerde, elektrikli araç yardımcı sistemlerinde ve ağır hizmet tipi endüstriyel ekipmanlarda kullanılır. 48V'de birçok BLDC tasarımı için motor verimliliği zirveleri ve motor sürücülerindeki anahtarlama kayıpları azaltılır. E-hareketlilik platformlarında ve otonom mobil robotlarda (AMR'ler) giderek yaygınlaşmaktadır.

Uygulamanız için Doğru DC Dişli Motorunu Nasıl Seçersiniz?

Motor seçiminin ilk seferde doğru yapılması, maliyetli yeniden tasarımlardan ve saha arızalarından kaçınır. Bu pratik çerçeveyi takip edin:

Adım 1 – Yük Gereksinimlerinizi Tanımlayın

Uygulamanızın çıkış milinde gerektirdiği torku hesaplayın. Tekerlekli bir robot için bu, robotun kütlesini hızlandırmak, yuvarlanma sürtünmesinin üstesinden gelmek ve çalışırken beklenen herhangi bir eğime tırmanmak için gereken kuvveti hesaplamak anlamına gelir. Doğrusal bir aktüatör için, kılavuz vida üzerindeki kuvveti hesaplayın ve bunu vidanın ilerlemesi ve verimliliği aracılığıyla motor torkuna dönüştürün. Sürtünme değişimini, eskimeyi ve en kötü yükleme senaryolarını hesaba katmak için %25-50'lik bir güvenlik marjı ekleyin. Bu hedef tork numarası - uygulanan marjla birlikte - minimum nominal tork spesifikasyonunuz olur.

Adım 2 — Gerekli Çıkış Hızını Belirleyin

Uygulamanızın ihtiyaç duyduğu minimum ve maksimum çıkış mili hızını belirleyin. Ürünü 50 mm çapındaki tahrik silindiriyle 0,5 m/s hızla hareket ettiren bir konveyör, yaklaşık 191 RPM (0,5 / (π × 0,05) × 60) çıkış hızı gerektirir. Motorun normal koşullar altında durma noktasına yakın çalışmadığından emin olmak için yüksüz hızı gereken yüklü hızın en az %15-20 üzerinde olan bir motor seçin.

Adım 3 — Uygun Şanzıman Tipini Seçin

Dişli kutusu tipini uygulama gereksinimlerine göre eşleştirmek için aşağıdaki karar kılavuzunu kullanın:

• Düşük maliyetli, orta düzeyde torka ihtiyaç duyar, gürültüye duyarlı değildir → düz dişli motor
• Kompakt boyuta, yüksek tork yoğunluğuna, koaksiyel çıkışa veya konumlandırma hassasiyetine ihtiyacınız var → planet dişli motor
• Kendinden kilitlemeli, 90° çıkış açısına, tek kademede çok yüksek orana ihtiyaç var → sonsuz dişli motor
• Sessiz çalışma, orta düzeyde hassasiyet, yüksek verimlilikle dik açılı çıkışa ihtiyaç var → helisel-konik dişli motor

Adım 4 — Elektrik Uyumluluğunu Doğrulayın

Güç kaynağınızın, durma anında motorun tepe akım talebini sağlayıp sağlayamayacağını kontrol edin. Fırçalanmış bir DC dişli motor için durma akımı tipik olarak yüksüz akımın 5-10 katıdır. Kaynağınız başlatma veya sıkışma koşulları sırasında bu akımı geçici olarak sağlayamıyorsa, ayarlanabilir akım sınırına sahip akım sınırlayıcı bir motor sürücüsü ekleyin veya yeterli boşluk payına sahip bir motor sürücüsü seçin. Fırçasız DC dişli motorlar için, BLDC sürücüsünün sürekli ve tepe akım değerlerinin motorun gereksinimlerini en az %20 marjla aştığını doğrulayın.

Adım 5 — Çevreyi Düşünün

Standart DC dişli motorlar sızdırmaz değildir. Motor toza, neme, soğutma sıvısı sıçramasına veya yıkama koşullarına maruz kalacaksa, IP dereceli bir ünite belirleyin — toz ve su sıçramasına karşı koruma için IP54, daha zorlu ortamlar için IP65 veya IP67. Gıda işleme, farmasötik veya denizcilik uygulamaları için, dişli kutusu yağlayıcısının ilgili mevzuat gerekliliklerini karşıladığını doğrulayın (örneğin, gıdayla temas eden bölgeler için NSF H1 gıda sınıfı gres). Çalışma sıcaklığı aralığı da önemlidir: standart motorlar 0–40°C ortam sıcaklığına göre derecelendirilmiştir; Kuzey iklimlerindeki soğuk depolar veya dış mekan kurulumları için düşük sıcaklık gres spesifikasyonlarını ve sargı sıcaklığı değerlerini onaylayın.

DC Dişli Motorlarının Endüstrilerdeki Tipik Uygulamaları

DC dişli motorlar çok geniş bir ürün ve sistem yelpazesinde karşımıza çıkmaktadır. Yaygın olarak nerede kullanıldıklarını anlamak, uygun referans tasarımlarının ve doğrulanmış konfigürasyonların belirlenmesine yardımcı olur.

DC Dişli Motorları için Hız Kontrol Yöntemleri

DC dişli motorlar değişken hızlı çalışmaya çok uygundur çünkü DC motorun hızı uygulanan voltajla doğru orantılıdır. Uygulamada hız üç yöntemden biriyle kontrol edilir.

Darbe Genişliği Modülasyonu (PWM)

PWM, fırçalı DC dişli motorlarını mikrodenetleyicilerden, PLC'lerden ve motor sürücü IC'lerinden kontrol etmek için standart yöntemdir. Sürücü, motor beslemesini sabit bir frekansta (tipik olarak 1-20 kHz) açıp kapatır ve görev döngüsü (kaynağın açık olduğu sürenin yüzdesi) ortalama voltajı ve dolayısıyla hızı belirler. 12V'de %50'lik bir görev döngüsü, motora yaklaşık 6V eşdeğeri sağlar. PWM kontrolü etkilidir çünkü anahtarlama transistörleri zamanlarının çoğunu tamamen açık veya tamamen kapalı olarak geçirir ve direnç kayıplarını en aza indirir. 1 kHz'in altındaki PWM frekansları, anahtarlama frekansında armatür sargıları titreştiğinden motorda duyulabilir uğultuya neden olabilir; 20 kHz'in üzerindeki frekanslar bunu duyulabilir aralığın üzerine çıkarır. Fırçalı DC dişli motorlar için 10–20 kHz'lik bir PWM frekansı yaygın bir pratik seçimdir.

Kodlayıcı Geri Bildirimiyle Kapalı Döngü Hız Kontrolü

Yük değişiminden bağımsız olarak hassas, tutarlı hız gerektiren uygulamalar için (robot platformları, teyp sürücüleri, hassas dağıtım), motor miline veya dişli kutusu çıkışına monte edilen döner kodlayıcı, PID kontrol cihazına gerçek zamanlı hız geri bildirimi sağlar. Kontrolör gerçek hızı ayar noktasıyla karşılaştırır ve bunu telafi etmek için PWM görev döngüsünü ayarlar. DC dişli motorlara yönelik kodlayıcılar, hassasiyet gerekliliklerine bağlı olarak devir başına 6 ila birkaç bin sayım arasında çözünürlüklere sahip, tipik olarak dörtlü optik veya manyetik hall efektli tiplerdir. Birçok DC dişli motor tedarikçisi, standart katalog öğeleri olarak entegre kodlayıcı seçenekleri sunarak donanım entegrasyonunu önemli ölçüde basitleştirir.

Gerilim Düzenlemesi

Yükün nispeten sabit olduğu ve hız hassasiyetinin kritik olmadığı basit sistemlerde, hız, besleme voltajının değişken bir DC güç kaynağı veya doğrusal bir voltaj regülatörü ile ayarlanmasıyla ayarlanabilir. Bu yaklaşım en az verimli olanıdır - doğrusal bir regülatör voltaj düşüşünü ısı olarak dağıtır - ve yük dengelemesi sunmaz, ancak en basit uygulamadır ve regülatördeki termal dağılımın sorun olmadığı test tezgahları, manuel hız ayarlamaları ve çok düşük güçlü uygulamalar için uygundur.

Bakım, Uzun Ömür ve Yaygın Arıza Modları

Bir DC dişli motorunun sonuçta arızalanmasına neyin yol açtığını anlamak, servis aralıklarını uzatan ve sorunları plansız arıza sürelerine yol açmadan önce yakalayan sistemler tasarlamanıza yardımcı olur.

• Fırça aşınması (fırçalı motorlar): Karbon fırçalar zamanla aşınır ve komütatör segmentlerinde köprü oluşturup kısa devrelere neden olabilecek iletken toz üretir. Sürekli çalışma uygulamalarında fırçalanmış DC dişli motorların servis aralıkları genellikle 1.000–3.000 saattir. Komütatörün hasar görmesini önlemek için fırçaları periyodik olarak inceleyin ve minimum uzunluğa (genellikle fırça tutucusunda işaretlenmiştir) ulaşmadan önce değiştirin.
• Rulman arızası: Çıkış milinin, yatağın nominal kapasitesinin ötesinde radyal kuvvetlerle aşırı yüklenmesi, hem fırçalı hem de fırçasız dişli motorlarda erken arızanın önde gelen nedenidir. Uygulamanızdaki birleşik radyal ve eksenel mil yüklerinin üreticinin rulman yükü spesifikasyonları dahilinde olduğunu her zaman doğrulayın. Aşırı gerilmiş kayış tahrikleri ve yanlış hizalanmış kaplinler sıklıkla karşılaşılan suçlulardır.
• Dişli yağının bozulması: Şanzıman gresi, özellikle aşırı sıcaklıklarda zamanla sertleşir ve viskozitesini kaybeder. Yeniden yağlama aralıkları çalışma sıcaklığına, hıza ve yüke bağlıdır ancak kapalı dişli kutuları için genellikle 5.000-10.000 çalışma saati aralığındadır. Bazı kapalı üniteler, nominal ömürleri boyunca bakım gerektirmeyecek şekilde tasarlanmıştır; diğerlerinde periyodik yeniden yağlama için gresörlükler bulunur.
• Termal aşırı yük: Bir motorun nominal sürekli torkunun ötesinde çalıştırılması, sargı sıcaklığının yalıtım sınıfı sınırlarını aşmasına neden olarak yalıtımın kalıcı olarak bozulmasına neden olur. Tek bir ciddi termal olay bile motor ömrünü önemli ölçüde azaltabilir. Motorları, aşırı akım kapatma özelliğine sahip termal olarak korunan sürücülerle takın veya uygulamanın öngörülemeyen yük artışları içermesi durumunda doğrudan sıcaklık izleme için sargılara gömülü bir PTC termistörü ekleyin.
• Dişli dişlerinin aşınması ve kırılması: Bir robot tekerleğinin kaldırıma çarpması veya bir aktüatörün tam hızda sert bir duruşa ulaşması gibi şok yükler, özellikle ekonomide plastik dişlilere sahip dişli kutularını mahmuzlayarak dişli dişlerini kırabilir. Önemli darbe yüklerine sahip herhangi bir uygulama için metal dişlilerin (sinterlenmiş çelik veya pirinç) belirtilmesi ve motor hızında sert duruşları önlemek için limit anahtarlı mekanik uç durdurucuların eklenmesi en etkili önleyici tedbirlerdir.
