Dişli Step Motorun Açıklaması: Türleri, Torku ve Doğru Olanın Nasıl Seçileceği

Standart bir adım motoru zaten son derece kullanışlı bir cihazdır; hassas artışlarla hareket eder, fren olmadan konumunu korur ve temel konumlandırma için geri bildirim sensörü gerektirmez. birncak stok motorun yetersiz kaldığı bir uygulama sınıfı vardır: Motorun üretebileceğinden daha fazla torka ihtiyaç duyan yükler, hızlanmaya direnen yüksek ataletli yükler veya doğal 1,8 derecelik adım açısının yeterince iyi olmadığı konumlandırma görevleri. Dişli bir step motor, bir dişli kutusunu doğrudan motor miline bağlayarak bu sorunların üçünü de aynı anda çözer. Sonuç, tek bir kontrol kodu satırını bile değiştirmeden torku artıran, hızı azaltan, çözünürlüğü artıran ve zorlu atalet oranlarını ortadan kaldıran kompakt, entegre bir aktüatördür. Bu kılavuzda dişli step motorların nasıl çalıştığı, mevcut dişli türlerinin neler sunduğu, doğru konfigürasyonun nasıl seçileceği ve bu motorların en iyi performansı gösterdiği yerler açıklanmaktadır.

Dişli Step Motor Nedir ve Nasıl Çalışır?

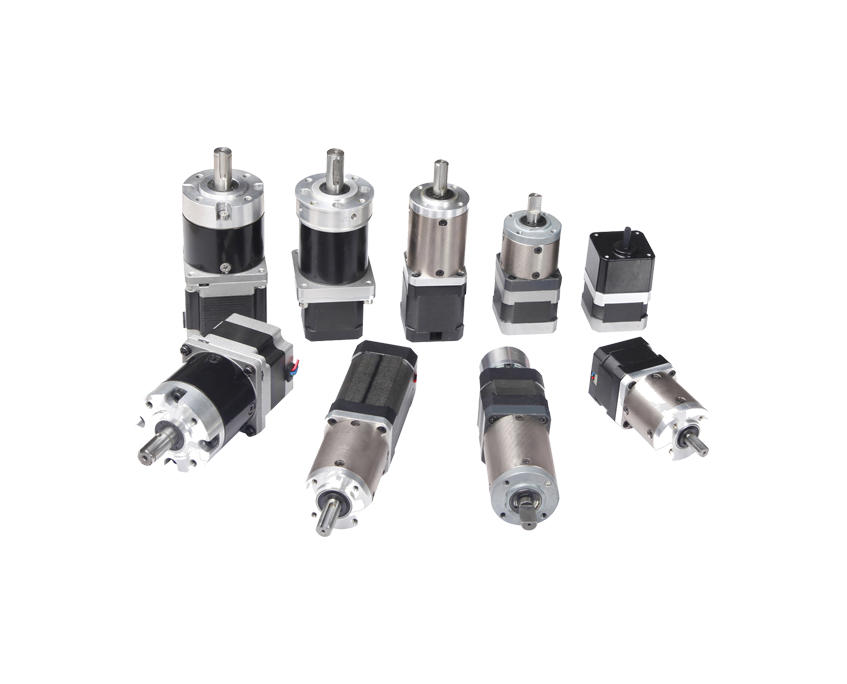

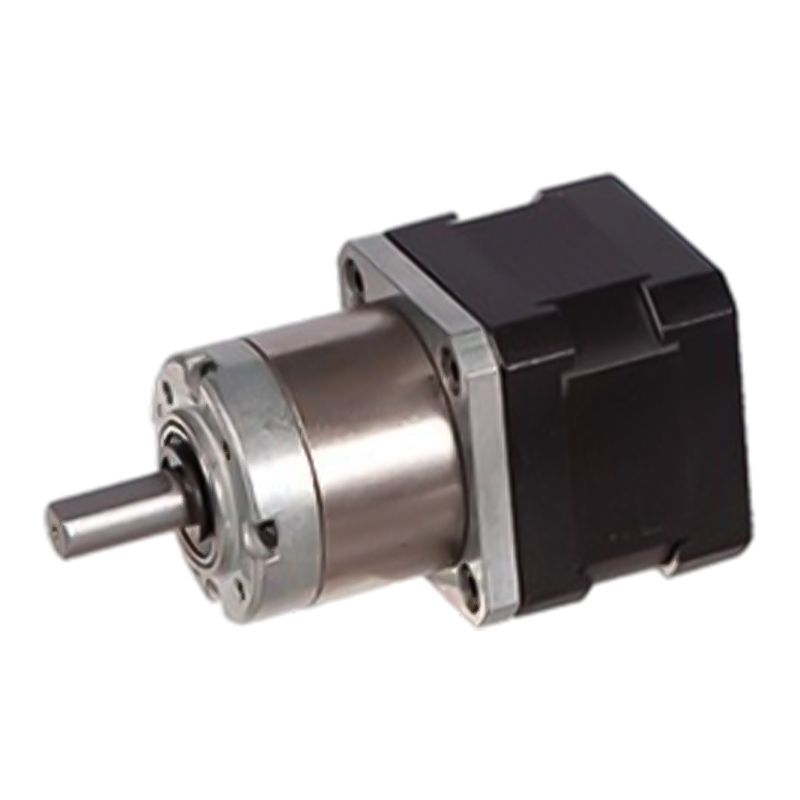

A dişli step motor doğrudan çıkış miline bağlı bir dişli kutusuyla birleştirilmiş bir step motordan (tipik olarak iki fazlı iki kutuplu hibrit adımlı motor) oluşan entegre bir ünitedir. Dişli kutusu fabrikada tasarlanıp hizalanmıştır; böylece motor ve dişli kutusu tek bir montaj flanşını paylaşır ve makineye birleşik bir mekanik arayüz sunar. Motor şaftı dişli kutusu girişini tahrik eder; dişli kutusu çıkış mili, yüke hareketi azaltılmış bir hızda ve orantılı olarak artan torkla iletir.

Adım motoru kısmı bağımsız bir adım makinesiyle aynı şekilde çalışır: sürücü adım ve yön darbeleri gönderir, motor darbe başına bir adım (veya mikro adım) ilerler ve konum, darbeleri sayarak açık döngüde izlenir. Dişli kutusu bu kontrol davranışını değiştirmez; yalnızca çıkışındaki hareketi dönüştürür. Motorun attığı her adım, çıkış milini bir adım açısı bölü dişli oranına kadar ilerletir. 10:1 dişli kutusuna sahip 1,8 derecelik bir motor (devir başına 200 tam adım), 0,18 derecelik etkili bir adım açısı ve çıkış devri başına 2.000 adım üretir. Çözünürlüğün bu çarpımı, dişli step motor konfigürasyonunun pratik açıdan en değerli özelliklerinden biridir.

Tork dönüşümü de aynı oranı takip eder. Çıkış torku, motorun tutma torkunun dişli oranı ve dişli kutusunun mekanik verimliliği ile çarpımına eşittir. 0,5 Nm tutma torkuna sahip bir NEMA 17 motor ve %90 verimlilikte 10:1 dişli kutusu, çıkış milinde yaklaşık 4,5 Nm sağlar; bu da çıkış açısından çok daha büyük ve daha pahalı dişlisiz bir step motora eşdeğerdir. Bu tork çarpımı, NEMA 17 veya NEMA 23 dişli step motorunun sıklıkla NEMA 34 dişlisiz motorun yerini almasının nedenidir ve makinede pano alanından ve ağırlıktan tasarruf sağlar.

Atalet Oranı Neden Önemlidir ve Dişli Sistemi Bunu Nasıl Düzeltir?

Bir step motora dişli kutusu eklemenin en önemli ve en az tartışılan nedenlerinden biri atalet uyumudur. Bir step motor bir yükü çalıştırdığında, yük ataletinin rotor ataletine oranı, motorun ne kadar iyi hızlanabileceğini, yavaşlayabileceğini ve tam olarak durabileceğini belirler. Yük ataleti rotor ataletinden çok daha büyükse, motor dinamik hareketler sırasında yükü kontrol etmekte zorlanır, bu da aşıma (komutlanandan daha fazla adım atılır), yetersiz atışa (daha az adım atılır) veya kayıp adımlara neden olur; her şeyden önce bir step kullanma amacını boşa çıkaran tüm konumlandırma hataları.

Dişli kutusu, motora yansıyan yük ataletini dişli oranının karesi kadar azaltır. 10:1 dişli kutusu, yansıyan yük ataletini 100 kat azaltır. Bu, yüksek ataletli bir yükü doğrudan güvenilir bir şekilde kontrol edemeyen bir motorun bunu bir dişli kutusu aracılığıyla aniden güvenle yapabileceği anlamına gelir. Çoğu tasarımcının çalıştığı pratik eşik, 10:1 veya daha düşük bir yük/rotor atalet oranıdır. Daha yüksek oranlarda konumlandırma doğruluğu ve dinamik performans düşer. Dişli olmadan hesaplanan oran bu eşiği aşarsa, bir dişli kutusu eklemek genellikle doğru mühendislik tepkisidir; daha büyük bir motor belirlemekten daha etkili ve daha ucuzdur.

Ayrıca rezonans avantajı da vardır. Düşük hızlarda çalışan dişlisiz step motorlar, orta frekans rezonansı sergileyebilir; bu, adım frekansı ile motorun doğal rezonans frekansı arasındaki etkileşimin neden olduğu bir titreşim ve dengesizliktir. Dişli bir step motor, aynı çıkış hızını üretmek için dahili motorunu daha yüksek bir hızda (dişli oranıyla çarpılan hız) çalıştırdığından, motor, düşük hız rezonans bölgesinden uzakta, hız-tork eğrisi boyunca daha fazla çalışır. Bu, aynı son hızda çalışan dişlisiz bir motora göre çıkış milinde daha düzgün, daha kararlı bir hareket üretir.

Step Motorlar için Üç Ana Şanzıman Tipi

Tüm dişli kutuları step motor uygulamalarına eşit derecede uygun değildir. Konumlandırma için adım motorları (çift yönlü hareketler, dinamik yük değişiklikleri ve hassas dur-ve-tut gereksinimleri) kullanıldığından, dişli kutusunun boşluğu, burulma sertliğini ve verimliliği dikkatli bir şekilde ele alması gerekir. Step motor dişli kutusu pazarına üç dişli türü hakimdir: planet dişli, düz dişli ve sonsuz dişli. Her birinin ayrı bir performans profili vardır.

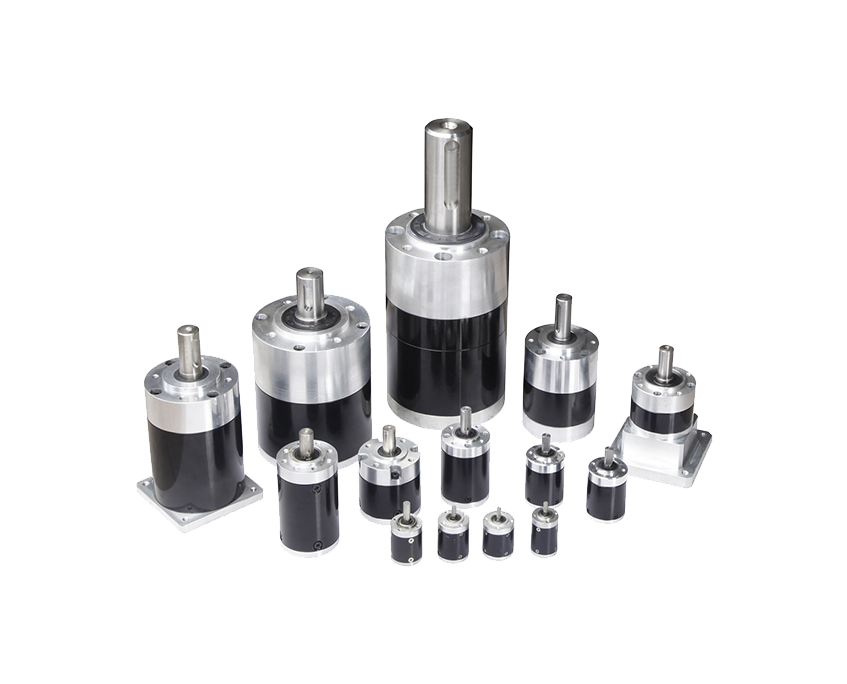

Planet Redüktörler

Planet dişli kutuları, hassas dişli step motorlar için en yaygın kullanılan dişli kutusu türüdür. Gezegen kademesi, motor şaftı tarafından tahrik edilen merkezi bir güneş dişlisinden, sabit bir dış halka dişlisine kenetlenerek güneşin etrafında dönen çok sayıda planet dişlisinden ve planet dişli hareketini çıkış miline aktaran bir taşıyıcıdan oluşur. Tork birden fazla planet dişli kontağına aynı anda dağıtıldığından, planet dişli kutuları kompakt, koaksiyel bir pakette yüksek tork yoğunluğu ve yüksek burulma sertliği elde eder; çıkış mili, motor miliyle aynı eksen boyunca uzanır.

NEMA 17 motorlar için, ekonomi sınıflarında 15 ark dakikası kadar düşük, yüksek hassasiyetli kalitelerde ise 3 ark dakikası kadar düşük boşluklu hassas planet dişli kutuları mevcuttur. Dişli oranları tipik olarak tek kademeli bir ünitede 3,7:1 ila 100:1 arasında değişir; iki kademeli konfigürasyonlar bunu 369:1'e kadar genişletir. Aşama başına verimlilik genellikle %90-97'dir; bu, tork artışının teorik değere yakın olduğu ve sonsuz dişli alternatifleriyle karşılaştırıldığında ısı üretiminin mütevazı olduğu anlamına gelir. NEMA 23 motorlara yönelik planet dişli kutuları, 15 Nm'ye ve ötesine kadar çıkış torkları sağlar; NEMA 34 ve NEMA 42 planet dişli step motorlar 120 Nm veya daha yüksek değerlere ulaşır.

Düz Şanzımanlar

Düz dişli redüktörler gerekli redüksiyonu elde etmek için birbirine geçen bir dizi paralel şaftlı düz dişli kullanır. Planet ünitelerden daha basit ve daha ucuzdurlar ve her bir dişli ağının kayan temas yerine yuvarlanma temasını içermesi nedeniyle daha yüksek verimlilik (genellikle %95 veya daha fazla) sunarlar. Bununla birlikte, düz dişli kafalarının çapı aynı oran ve tork değeri için daha büyüktür, hassas planeter ünitelerden daha fazla boşlukludurlar (tipik olarak 1 ila 3 derece) ve eş eksenli değildirler; motor ve çıkış milleri kaymış olabilir. Orta tork gereksinimleri, basit sürücü düzenleri ve sıkı boşluk spesifikasyonu olmayan maliyete duyarlı uygulamalar için düz dişli step motorlar ekonomik bir seçimdir. Genellikle 3D yazıcılarda, hafif CNC uygulamalarında ve birkaç derecelik boşluğun konumlandırma doğruluğunu önemli ölçüde etkilemediği tüketici sınıfı otomasyonda kullanılırlar.

Sonsuz Dişli Kutuları

Sonsuz dişli adım motorları, bir adımın hassas adım bazlı kontrolünü bir sonsuz dişli kutusunun yüksek oranı, dik açılı tahriki ve kendi kendine kilitleme özelliği ile birleştirir. Standart ürünlerde 17:1'den 500:1'e kadar oranlar mevcut olup, sonsuz dişli step motorları çoklu dişli kademeleri olmadan çok yavaş çıkış hızları gerektiren uygulamalar için uygun hale getirir. Yükün solucanı geri itemeyeceği kendi kendine kilitleme özelliği, birçok dikey eksen veya yük tutma uygulamasında tutma freni ihtiyacını ortadan kaldırır. Bu ödünler arasında daha düşük verimlilik (orana bağlı olarak %40-80), sürekli görevde daha yüksek ısı üretimi ve planet ünitelere göre önemli ölçüde daha fazla boşluk bulunmaktadır. Sonsuz dişli step motorlar, kapı aktüatörleri, doğrusal kaldırma aşamaları, indeksleme döner tablaları ve yük altında konum tutmanın gerekli olduğu ve görev döngüsünün aralıklı olduğu diğer uygulamalar için çok uygundur.

Step Motor Uygulamaları için Şanzıman Tipi Karşılaştırması

NEMA Kasa Boyutları ve Çıkış Torku Referansı

Dişli adım motorları, motor ön plakası boyutlarını ve montaj deliği düzenini tanımlayan NEMA çerçeve boyutlarına göre standartlaştırılmıştır. NEMA tanımı elektrik veya tork performansını belirtmez (bunlar motor sargısına ve uzunluğuna göre değişir), ancak fiziksel form faktörünü tanımlar ve standart motor gövdelerine uyan dişli kafalarının belirlenmesini kolaylaştırır.

• NEMA 8 (20 mm): En küçük pratik dişli step boyutu. Alanın aşırı olduğu ve tork gereksinimlerinin düşük olduğu tıbbi cihazlarda, küçük dağıtım sistemlerinde ve kompakt robotlarda kullanılır.
• NEMA 11 (28 mm): Laboratuvar otomasyonu, küçük döner tablalar ve kompakt aktüatörler için uygundur. Bu kasa boyutunda 100:1'e varan oranlara ve 3 ark dakikaya kadar boşluklu planet dişli kutuları mevcuttur.
• NEMA 17 (42 mm): 3D baskı, masaüstü CNC, robot teknolojisi ve hafif endüstriyel otomasyonda en popüler dişli step motor çerçeve boyutu. NEMA 17'ye yönelik planet dişli kutuları, 3 Nm'ye kadar çıkış torkları ve 3,7:1 ila 369:1 oranları sağlar. 42 mm'lik kare ön panel, mekanik tasarım ekosistemleri tarafından geniş çapta desteklenmektedir.
• NEMA 23 (57 mm): Endüstriyel hafif hizmet otomasyonu, konveyörler, besleyiciler ve orta sınıf CNC ekipmanları için standart. Planet dişli NEMA 23 step motorlar, 15 Nm veya daha fazlasına kadar çıkış torklarına ulaşır. 10:1 oranındaki bir NEMA 23 dişli step motoru genellikle daha düşük maliyetle ve daha küçük ayak iziyle NEMA 34 dişlisiz motorun yerini alabilir.
• NEMA 34 (86 mm) ve NEMA 42 (110 mm): Ağır hizmet tipi CNC yönlendiricilerde, endüstriyel otomasyon ekipmanlarında ve yüksek torklu konumlandırma sistemlerinde kullanılır. Planet dişli NEMA 34 motorlar 120 Nm'ye kadar çıkış torklarına ulaşır; NEMA 42 konfigürasyonları bunu daha da genişletiyor.

Redüktörlü Step Motorların Temel Uygulama Alanları

Açık döngü adım tabanlı kontrol, yüksek çıkış torku, hassas etkili çözünürlük ve kompakt entegre paketlemenin birleşimi, dişli adım motorlarını çok çeşitli endüstrilerde tercih edilen aktüatör haline getirir.

Endüstriyel Otomasyon ve Robotik

Dişli adım motorları, Kartezyen robotlarda, portal sistemlerinde, döner indeksleyicilerde ve al ve yerleştir makinelerinde standart aktüatörlerdir. NEMA 23 veya NEMA 34 boyutunda planet dişli step motor, servo sistem maliyeti olmadan hassas eksen konumlandırma için gereken torku ve çözünürlüğü sağlar. Bağımsız adım ve yön arayüzü, denetleyici tasarımını basitleştirir; çoğu PLC ve hareket denetleyicisi, ek geri bildirim altyapısı olmadan doğrudan bir adım sürücüsünü çalıştırabilir.

Tıbbi ve Laboratuar Aletleri

Sıvı dağıtım sistemleri, şırınga pompaları, analitik cihaz numune aşamaları ve teşhis ekipmanı, küçük bir pakette hassas, tekrarlanabilir konumlandırmanın kritik olduğu kompakt dişli kademeli motorlar (genellikle planeter dişli kutularına sahip NEMA 11 veya NEMA 17) kullanır. Sürekli güç çekişi olmadan konumu koruma yeteneği, boşta kalma dönemlerinde motor enerjilendirmesinin en aza indirilmesi gereken, pille çalışan veya düşük ısılı cihazlarda değerlidir.

3D Baskı ve Masaüstü CNC

3D yazıcılardaki ekstruder sürücüleri ve Z ekseni kılavuz vida sürücüleri, filamanı itmek veya baskı kafasını yerçekimine karşı kaldırmak için mevcut torku çoğaltmak üzere yaygın olarak NEMA 17 planet dişli kademeli motorları kullanır. Dişli oranının iyileştirilmiş çözünürlüğü aynı zamanda daha yüksek mikro adımlı sürücü konfigürasyonuna geçmeden kılavuz vidada daha ince katman yüksekliği kontrolü sağlar.

Paketleme Makineleri

Paketleme hatlarındaki indeksleme konveyörleri, etiket aplikatörleri, kapak torklayıcıları ve dolum kafaları, tekrarlanabilir, programlanabilir konumlandırmaları ve ayrı bir park freni olmadan hareketler arasında konumu koruma yetenekleri için dişli adımlı motorlar kullanır. Sonsuz dişli adım motorları, özellikle motorun enerjisi kesildiğinde yükün geri dönmemesi gereken dikey dolum ve kapatma istasyonlarında kullanılır.

Kapı Operatörleri ve Aktüatörler

Sonsuz dişli step motorlar, otomatik kilitleme özelliğinin mekanizmayı sürekli motor tutma akımı olmadan pozisyonda tuttuğu otomatik geçit, kapı ve valf aktüatörleri için çok uygundur. Yüksek redüksiyon oranı, küçük bir motorun, büyük boyutlu bir motor gövdesi olmadan, ağır kapıları hareket ettirmek veya yaylı valf mekanizmalarının üstesinden gelmek için gereken torku üretmesine olanak tanır.

Doğru Dişli Step Motor Nasıl Seçilir

Dişli bir step motorun doğru şekilde seçilmesi, birbirine bağlı birçok parametrenin belirli bir sırayla çalışılmasını gerektirir. Adımların atlanması (özellikle atalet kontrolü ve termal görev döngüsü değerlendirmesi), motorun tezgahta çalışmasına ancak hizmet dışı kalmasına neden olur.

Önce Yük ve Hareket Profilini Tanımlayın

Herhangi bir motor veri sayfasına bakmadan önce uygulama gereksinimlerini belirleyin: gerekli çıkış torku (tepe yükler ve hızlanma için bir servis faktörü dahil), RPM cinsinden gerekli çıkış hızı, hareket profili (hızlanma süresi, hareket, yavaşlama süresi) ve görev döngüsü (motorun aktif olarak hareket ettiği veya beklemeye veya enerjisinin kesildiği sürenin yüzdesi). Bu parametreler her alt seçim kararını belirler. Çıkış torku ve hızı birlikte mekanik güç gereksinimini tanımlar; Görev döngüsü, termal değerlerin bağlayıcı kısıtlamalar haline gelip gelmeyeceğini belirler.

Dişli Oranını ve Motor Boyutunu Birlikte Seçin

Dişli oranı, motor çalışma hızını, tork-hız eğrisinin hala oldukça düz olduğu, kullanılabilir hız aralığının (çoğu hibrit step motor için tipik olarak 200 ila 600 RPM) üst kısmına yerleştirecek şekilde seçilmelidir. Motoru çok düşük hızlarda çalıştırmak (dişli kutusu olmadan 100 dev/dak'ın altında), onu rezonansa eğilimli bölgeye sokar ve bir dişli kutusuyla daha hızlı çalıştırmaktan daha az istikrarlı hareket sağlar. Hedef motor hızı belirlendikten sonra oran, motor hızının gerekli çıkış hızına bölünmesiyle elde edilir. Ortaya çıkan çıkış torkunun (motor tutma torku × dişli oranı × verimlilik), servis faktörü de dahil olmak üzere yük gereksinimini karşıladığını doğrulayın. Değilse, motor şasi boyutunu artırın veya oranı artırın.

Yük-Rotor Atalet Oranını Kontrol Edin

Yük ataletini hesaplayın (dişli kutusu çıkış mili, kaplin ve dişli kutusu çıkışı ile son yük arasındaki tüm mekanik bileşenler dahil) ve seçilen motorun rotor ataletine bölün. Yansıyan yük ataleti (yük ataletinin dişli oranının karesine bölümü) motor için önemli olan şeydir. İstikrarlı dinamik performans için yansıtılan atalet/rotor atalet oranını 10:1'in altında tutmayı hedefleyin. Oran bunu aşarsa, dişli oranını artırın veya daha büyük rotor ataletine sahip bir motor seçin. Kodlayıcı geri beslemeli kapalı çevrim dişli adım motorları, kontrol cihazının kayıp adımları tespit edip düzeltebilmesi nedeniyle, açık çevrim sistemlerine göre daha yüksek atalet oranlarını tolere edebilir.

Başvuru Gereksinimlerine Karşı Tepkiyi Değerlendirin

Boşluk, motor yön değiştirdiğinde çıkış milindeki açısal boşluktur; çıkış mili, dişli aralığı dolana kadar hareket etmez. Yükün her zaman tek yönde hareket ettiği uygulamalarda (dağıtım pompaları, tek yönlü konveyörler), boşluğun pratik bir etkisi yoktur. Çift yönlü konumlandırma uygulamalarında boşluk, tekrarlanabilir konumlandırma doğruluğunu doğrudan sınırlar. Ekonomik planet dişli kutuları yaklaşık 50 ark dakikası boşluk sunar; hassas gezegen dereceleri bunu 15 yay dakikasına indirir; yüksek hassasiyetli kaliteler 3 ark dakikası veya daha azına ulaşır. Yüksek hassasiyetli dişli kutuları önemli bir maliyet avantajı taşıdığından, uygulamanın gerçekten gerektirdiği en sıkı boşluk derecesini belirtin (mevcut en sıkı olanı değil).

Şanzıman Mekanik Arayüzünü Onaylayın

Seçilen dişli kutusu çıkış mili çapının, kama yuvası spesifikasyonunun, izin verilen maksimum radyal yükün ve izin verilen maksimum eksenel yükün kaplin veya tahrik edilen bileşenle uyumlu olduğunu doğrulayın. Adım motorlarına yönelik dişli kutuları, aşılması durumunda yatak aşınmasını hızlandıran ve dişli kutusu ömrünü kısaltan izin verilen radyal ve eksenel yük değerlerine sahiptir. Uygulama, ek destek olmadan doğrudan çıkış miline monte edilen bir pinyon dişlisi veya kayış kasnağı gibi önemli miktarda asılı (radyal) yükler uyguluyorsa, dişli kutusu yatak değerinin çalışma hızındaki yükü karşılayacağından emin olun.
