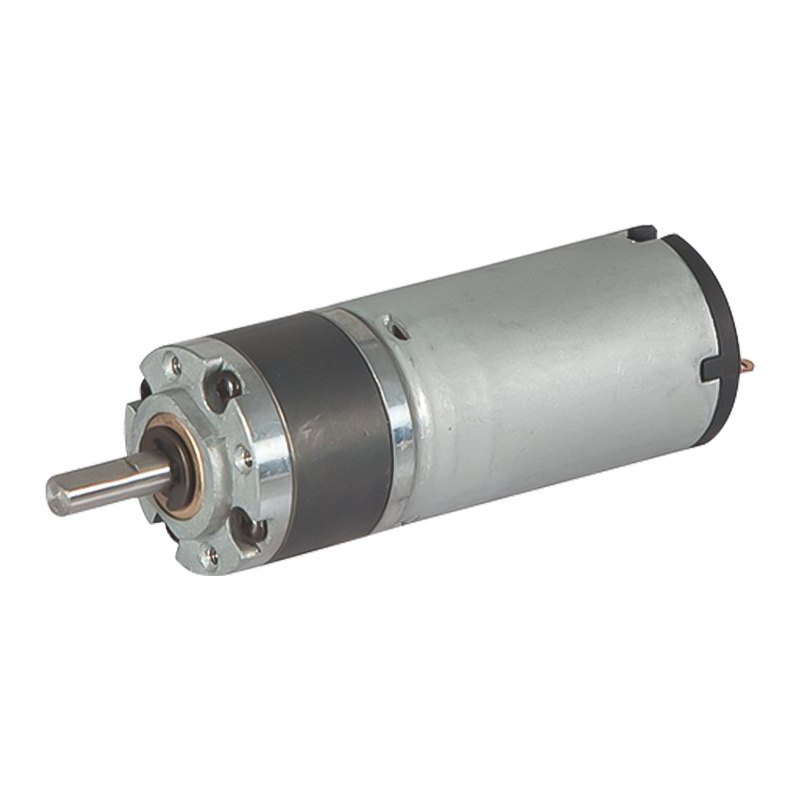

22JXF3K/22ZY38 22mm 0.03-0.3N.m Kalıcı Mıknatıslı DC Fırçalı Planet Dişli Motor

22JXF3K/22ZY38 22mm 0.03-0.3N.m Kalıcı Mıknatıslı DC Fırçalı Planet Dişli Motor

22JXF3K/22ZY38 sabit mıknatıslı DC planet dişli motorun iç dişli halkası, 22 mm dış çapa sahip metalden yapılmıştır. 12V ve 24V çift voltajı destekler ve 3000-6000 rpm yüksüz hıza sahiptir, bu da onu çeşitli uygulamalar için uygun kılar. Bu ürün yüksek başlangıç ​​torkuna ve anlık aşırı yük kapasitesine sahiptir. Fırçalar doğrudan komütatörle temas ederek başlatma sırasında nominal torkun 2-3 katını sağlar, bu da onu sık başlatma ve durdurma veya ani yük artışları gerektiren senaryolar (elektrikli aletler ve panjur kapı sürücüleri gibi) için ideal kılar. Ek olarak, çıkış torku, redüksiyon oranı aracılığıyla daha da artırılarak ağır yüklerin (endüstriyel valf kontrolü gibi) talepleri karşılanır.

  • 22JXF3K/22ZY38 22mm 0.03-0.3N.m Kalıcı Mıknatıslı DC Fırçalı Planet Dişli Motor

+86 0579-86817938-836

[email protected]

22JXF3K/22ZY38

22mm OD Planet Şanzıman,

İzin Verilen Yük Aralığı: 0,03N.m~0.3N.m

PM DC Planet Dişli Motoru (Halka Dişli Malzemesi: Toz Metal)

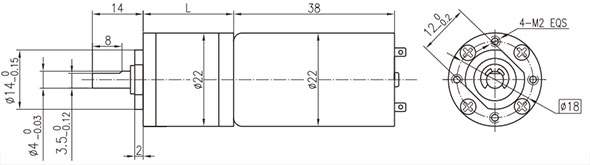

Boyutlar

Motor Teknik Verileri

Tür

derecelendirildi

Gerilim

VDC

Yüksüz

Hız

dev/dak

Yüksüz

akım

mbir

derecelendirildi

Hız

dev/dak

derecelendirildi

tork

Nm

Çıkış

Güç

K

derecelendirildi

akım

mbir

Durak

tork

mN.m

Durak

Mevcut

A

22ZY38B-1230

12

3000

70

2200

3

0.7

135

9.3

0.26

22ZY38B-1260

12

6000

100

5000

3

1.56

250

17

0.87

Dişli Motor Teknik Verileri

Konfigürasyon 22ZY38B-1230 DC Motor(22ZY38B-1230 DC Motor)

Azaltma oranı

4

4.75

16

19

22

64

76

90

107

256

304

Dişli takımı sayısı

1

1

2

2

2

3

3

3

3

4

4

Uzunluk(L) mm

13

13

16.7

16.7

16.7

20.4

20.4

20.4

20.4

24.1

24.1

Yüksüz hız dev/dak

750

632

188

158

136

47

39

33

28

12

10

Nominal hız dev/dak

550

463

138

116

100

34

29

24

21

8.6

7.2

Nominal tork Nm

0.011

0.013

0.039

0.046

0.053

0.14

0.17

0.2

0.23

0.3

0.3

Maks. kısa sürede izin verilen yük, N.m

0.09

0.09

0.45

0.45

0.45

0.75

0.75

0.75

0.75

0.9

0.9

Yapılandırma 22ZY38B-1260 DC Motor(22ZY38B-1260 DC Motor)

Azaltma oranı

4

4.75

16

19

22

64

76

90

107

256

304

Dişli takımı sayısı

1

1

2

2

2

3

3

3

3

4

4

Uzunluk(L) mm

13

13

16.7

16.7

16.7

20.4

20.4

20.4

20.4

24.1

24.1

Yüksüz hız dev/dak

1500

1263

375

316

273

94

79

67

56

23

20

Nominal hız dev/dak

1250

1035

313

263

227

78

66

56

47

20

16

Nominal tork Nm

0.011

0.013

0.039

0.046

0.053

0.14

0.17

0.2

0.23

0.3

0.3

Maks. kısa sürede izin verilen yük N.m

0.09

0.09

0.45

0.45

0.45

0.75

0.75

0.75

0.75

0.9

0.9

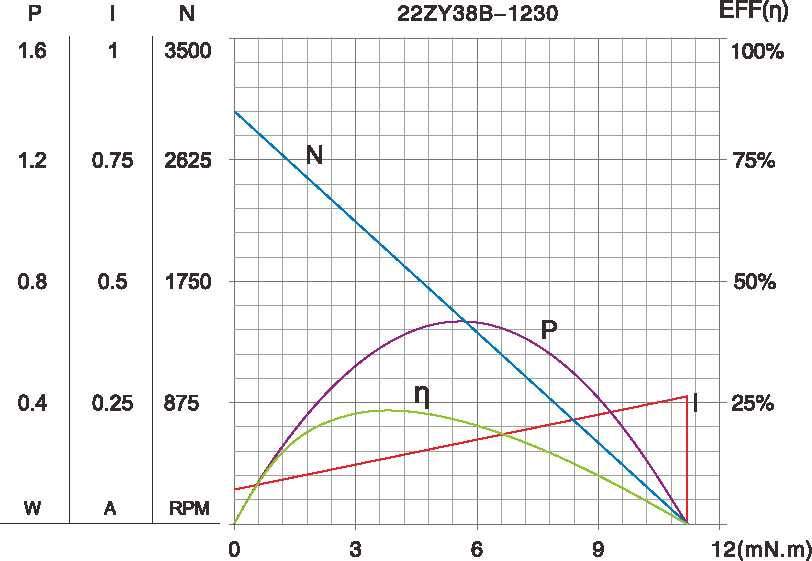

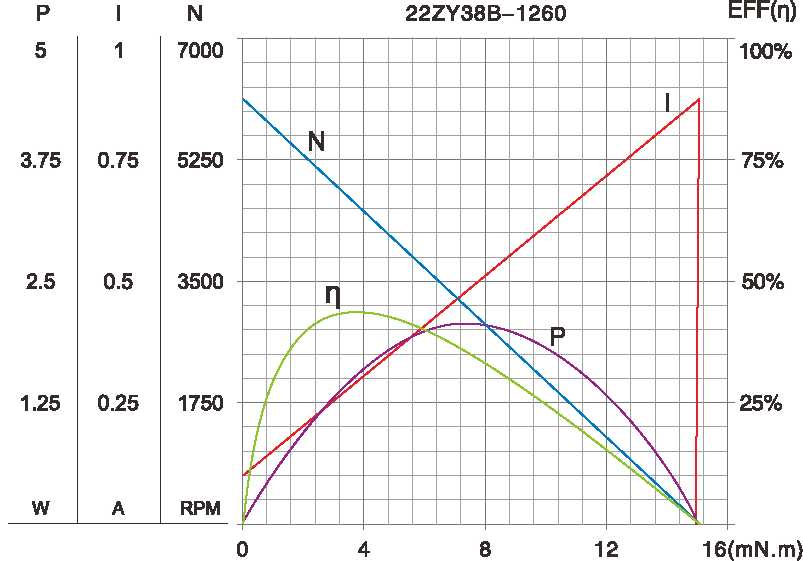

Motor Karakteristik Şekil

A-2

Teknik parametreler önceden haber verilmeksizin değiştirilebilir.*
