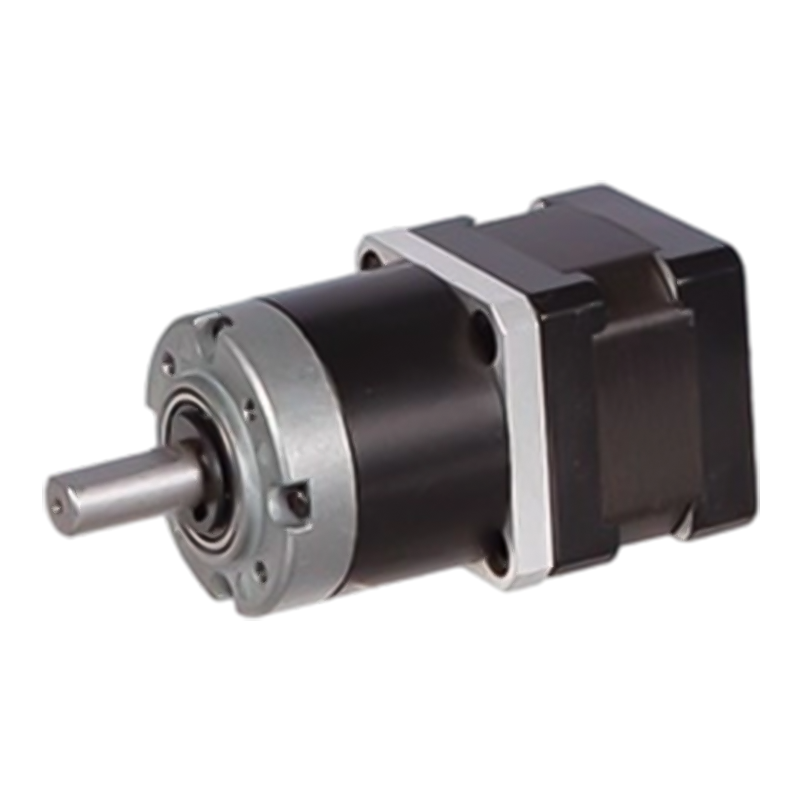

36JXES60K/35STH 36mm Planet Dişli Step Motor

36JXES60K/35STH 36mm Planet Dişli Step Motor

36JXES60K/35STH, iç halka malzemesi metal ve toz metalden oluşan, dış çapı 36 mm olan ve toz metal (Model 36JXF60K) ve metal (Model 36JXE60K) olmak üzere iki malzemeden oluşan iç halkalar arasından seçilebilen, hibrit bir yürüyen yıldız dişli motorudur.
Dişli aktarımı dahili kavrama modunu benimser ve gezegen çarkı, güneş çarkı ve diş halkası arasındaki kavrama sürtünme kaybı küçüktür. İletim verimliliği genellikle %90 ila %95 arasındadır; bu, step motorun mekanik enerjisini yük ucuna daha etkili bir şekilde aktarabilir ve sonsuz dişli ve sonsuz dişli gibi diğer bazı yavaşlama iletim yöntemlerine göre enerji kaybını azaltabilir.

  • 36JXES60K/35STH 36mm Planet Dişli Step Motor

+86 0579-86817938-836

[email protected]

36JXES60K/35STH

36mm Standart Şanzıman,

İzin Verilen Yük Aralığı: 1,8N.m~6.0N.m

Planet Dişli Adım Motoru (Halka Dişli Malzemesi: Metal ve Toz Metal)

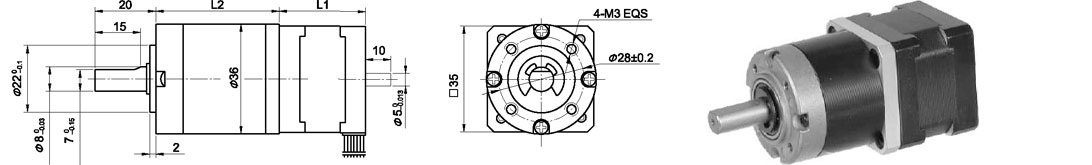

Boyutlar

Halka dişlisi iki malzeme arasından seçilebilir: Toz metal (Tip:36JXF60K), Metal (Tip:36JXE60 K)

Gezegensel

Halka malzemesi

Tip E:Metal Tip F:Toz metal

Çıkışta rulman

Bilyalı rulmanlar

Maks. Radyal yük (flanştan 10 mm)

≤50N

Maks. şaft eksenel yükü

≤30N

Şaftın radyal boşluğu (flanşa yakın)

≤0,07 mm

Şaftın eksenel boşluğu

≤0,3 mm

Yüksüz durumda boşluk

≤1,5°

Teknik Veriler

35STH Hibrit birdım Motoru Özellikleri

Model Numarası

Nominal Gerilim

Akım/Faz

Direnç/Faz

Endüktans/Faz

Torgue'u Tutmak

Potansiyel Müşteri Sayısı

Rotor Atalet

Ağırlık

Uzunluk L1

Maks. Dişli Oranı

Tek Şaft

V

A

Ω

mH

g.cm

g-m²

g

mm

35STH28-0504A

10

0.5

20

14

1000

4

11

140

28

≤ 1:264

35STH36-1004A

2.7

1

2.7

4.3

1400

4

14

180

36

≤1:189

A Tek Şaft, B Çift Şaft

36JXES60K Planet Şanzıman Özellikleri

Azaltma oranı

3.71

5.18

14

19

27

51

71

100

139

Dişli takımı sayısı

1

2

3

Uzunluk(L2) mm

27

34.1

41

Maks. nominal tork kg. santimetre

18

30

48

Kısa süreli izin verilen tork kg.cm

54

90

144

Verimlilik %'si

0.9

0.81

0.73

Ağırlık g

195

210

290

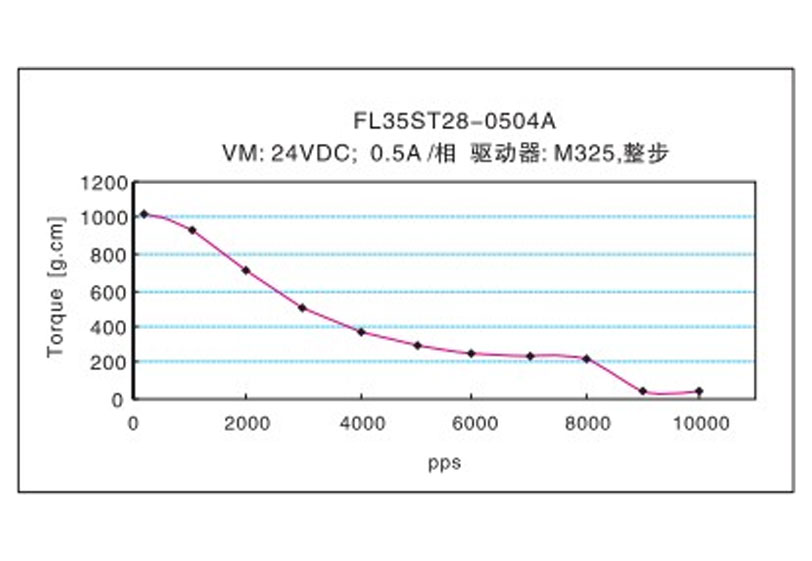

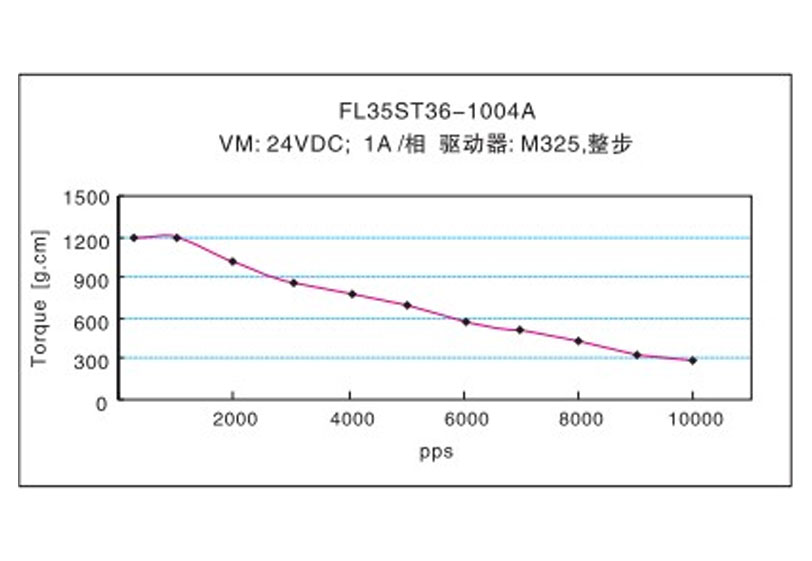

Frekans-tork Özellikleri
