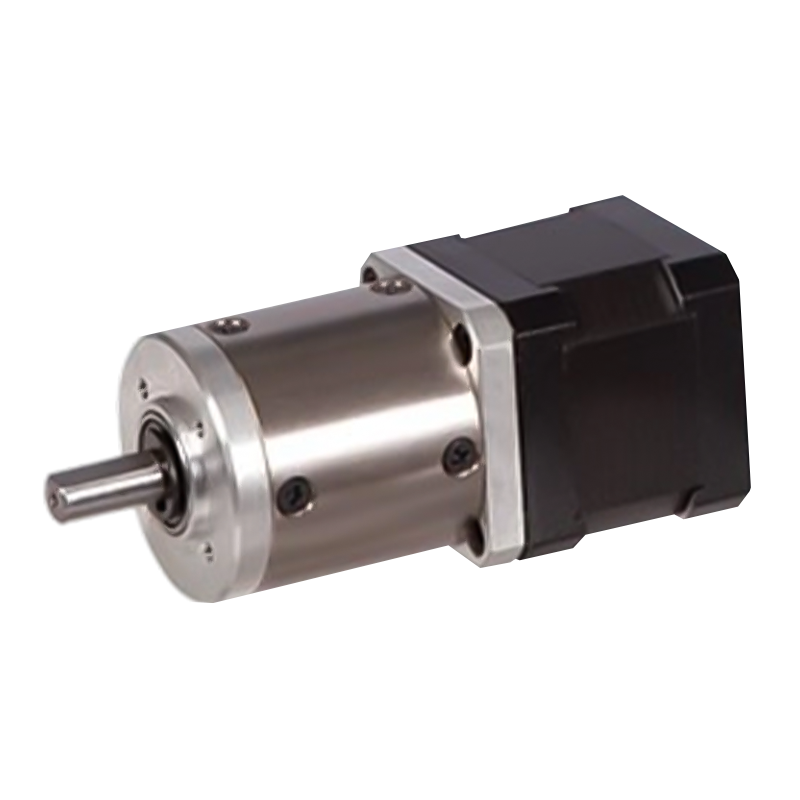

42JXGS100K/42STH 42mm 3N.m~10N.m Planet Dişli Step Motor

42JXGS100K/42STH 42mm 3N.m~10N.m Planet Dişli Step Motor

42JXGS100K/42STH, metal bir iç dişli halkası kullanır, 42 mm dış çapa sahip planet dişli bir redüktördür ve tork aralığına izin verir: 3N.m~10N.m.
Step motor hızlı tepki verme özelliğine sahiptir ve kısa sürede kararlı bir çalışma durumuna ulaşabilir. Sistemin dinamik tepki performansı, gezegensel yavaşlama step motorunun düşük atalet özelliği birleştirilerek daha da geliştirildi. Otomatik üretim hatlarında hızlı konumlandırma ve sık start-stop işlemleri gibi yüksek dinamik performans gereksinimleri olan bazı uygulamaları karşılayabilen, hızlı bir şekilde başlatılabilir, durdurulabilir ve tersine çevrilebilir.

  • 42JXGS100K/42STH 42mm 3N.m~10N.m Planet Dişli Step Motor

+86 0579-86817938-836

[email protected]

42JXGS100K/42STH

42mm Planet Şanzıman

İzin Verilen Yük Aralığı: 3N.m~ 10N.m

Planet Dişli Adım Motoru (Halka Dişli Malzemesi: Metal)

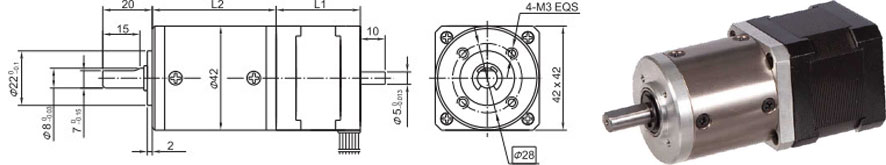

Boyutlar

Planet Şanzıman

Halka malzemesi

maden

Çıkışta rulman

Bilyalı rulmanlar

Maks. Radyal yük (flanştan 10 mm)

≤50N

Maks. şaft eksenel yükü

≤30N

Şaftın radyal boşluğu (flanşa yakın)

≤0,07 mm

Şaftın eksenel boşluğu

≤0,3 mm

Yüksüz durumda boşluk

≤1,5°

Teknik Veriler

42STH Hibrit birdım Motoru Teknik Özellikleri

Model Numarası

Nominal Gerilim

Akım/Faz

Direnç/Faz

Endüktans/Faz

Torgue'u Tutmak

Potansiyel Müşteri Sayısı

Rotor Atalet

Ağırlık

Uzunluk L1

Maks. Dişli Oranı

Tek Şaft

V

A

Ω

mH

g.cm

g-m²

g

mm

42STH33-1334A

2.8

1.33

2.1

2.5

2.2

4

35

0.22

34

42STH38-1684A

2.8

1.68

1.65

3.2

3.6

4

54

0.28

40

≤1:91

40JXGS100K Planet Şanzıman Özellikleri

Azaltma oranı

3.82

4.88

15

19

24

56

71

91

116

212

271

346

Dişli takımı sayısı

1

2

3

4

Uzunluk(L2) mm

36.9

47.4

57.7

68

Maks. nominal tork kg. santimetre

30

50

80

100

Kısa süreli izin verilen tork kg.cm

90

150

240

300

Verimlilik %'si

0.9

0.81

0.73

0.66

Ağırlık g

200

270

330

410

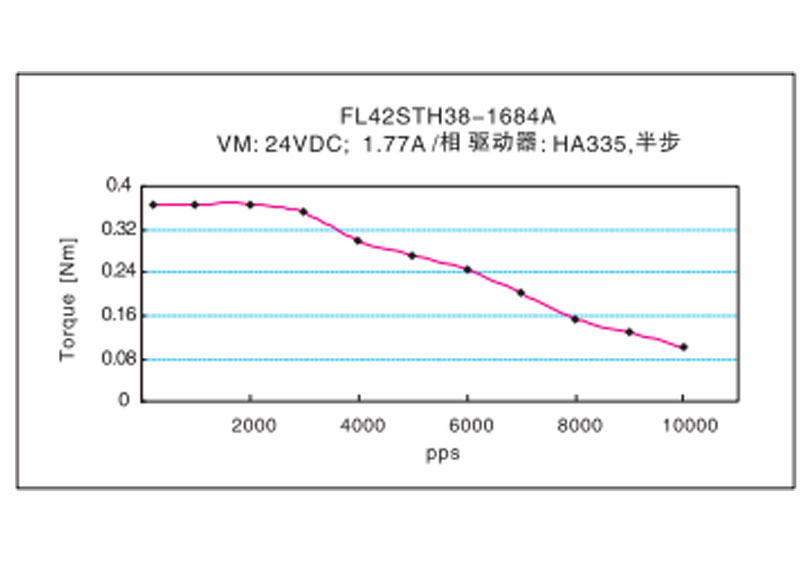

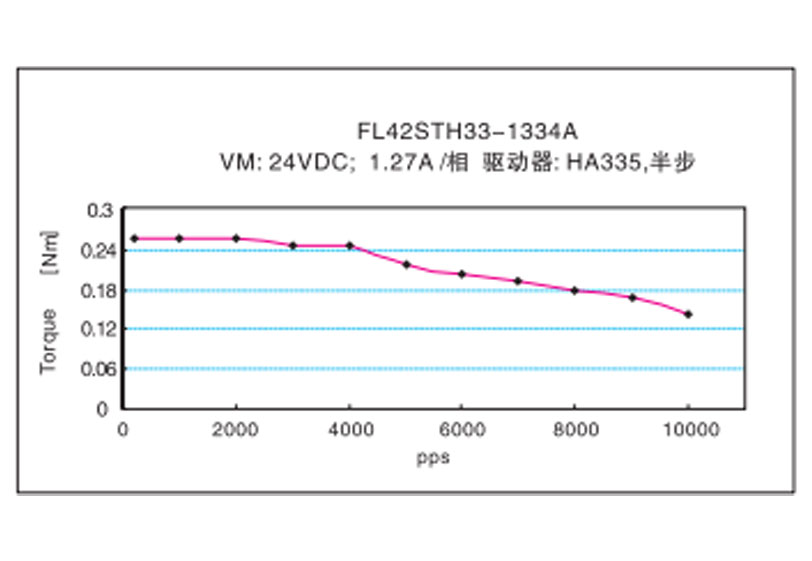

Frekans-tork Özellikleri
