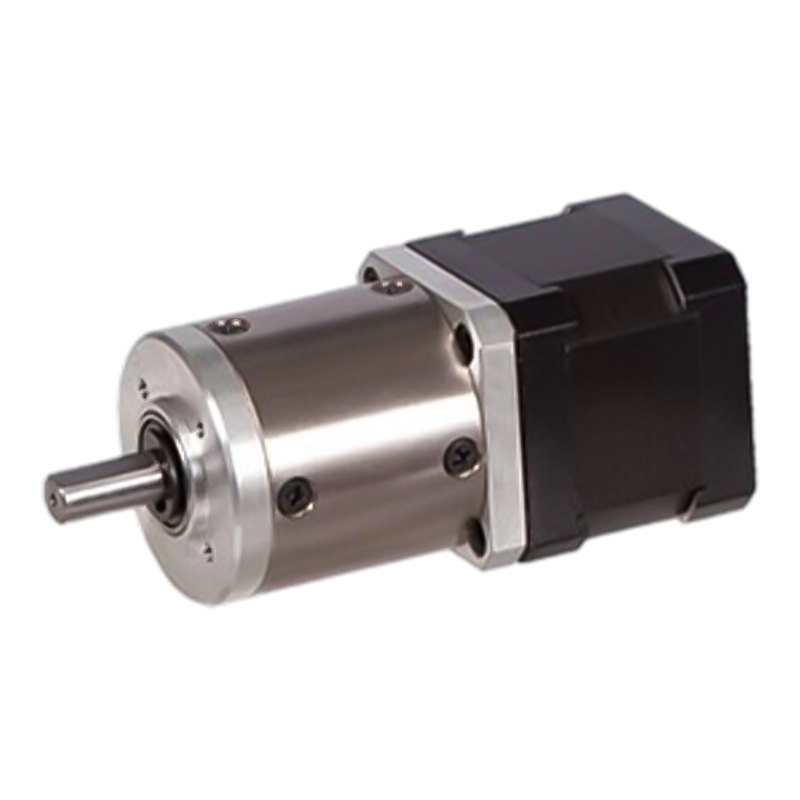

42JX150K/42STH 80N Hibrit Planet Dişli Step Motor

42JX150K/42STH 80N Hibrit Planet Dişli Step Motor

42JX150K/42STH Hibrit Kademeli Planet Dişli Motoru, yüksek hassasiyet ve yüksek tork çıkışı gerektiren uygulamalar için uygun, planet dişli redüktörün avantajlarını birleştiren yüksek performanslı bir hibrit adımlı motordur. Motor, yüksek yük koşullarında stabilite ve dayanıklılık sağlamak için metal halka dişli malzemesi kullanır. İzin verilen maksimum radyal yük 80 N'dir, izin verilen maksimum eksenel yük 30 N'dir, radyal boşluk yalnızca 0,06 mm'dir ve eksenel boşluk 0,3 mm'dir ve yüksüz durumdayken boşluk 1,5°'den azdır. Bu parametreler, motorun mekanik performansa ve hassas hareket kontrol yeteneklerine sahip olduğunu gösterir. Ek olarak motor, farklı uygulama senaryolarının ihtiyaçlarını karşılamak için farklı voltaj, akım, direnç, endüktans elektrik parametrelerinin yanı sıra çoklu redüksiyon oranları ve dişli aşamaları dahil olmak üzere çeşitli özellikler sunar. Optimize edilmiş tasarım ve yüksek kaliteli üretim süreçleri sayesinde bu motor, verimlilik, güvenilirlik ve hizmet ömrü açısından öne çıkıyor ve bu da onu endüstriyel otomasyon, hassas aletler ve robot teknolojisi alanları için ideal bir seçim haline getiriyor.

  • 42JX150K/42STH 80N Hibrit Planet Dişli Step Motor
Download Ürün Sorgulama
ÖNV：42JXGS100K/42STH 42mm 3N.m~10N.m Planet Dişli Step Motor
SONRAKİ：36JXES60K/42STH 12v/24v Planet Dişli Step Motor

+86 0579-86817938-836

[email protected]

42JX150K/42STH

42mm OD Güçlendirilmiş Şanzıman,

İzin Verilen Yük Aralığı: 3N.m~10N.m

Planet Dişli Adım Motoru (Halka Dişli Malzemesi: Metal)

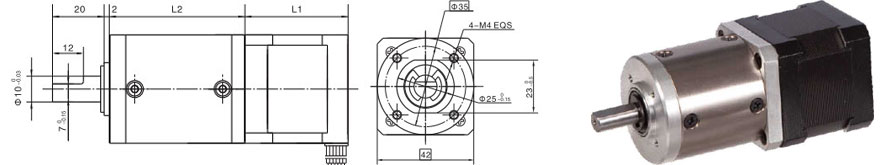

Boyutlar

Planet Şanzıman

Halka malzemesi

maden

Çıkışta rulman

Bilyalı rulmanlar

Maks. Radyal yük (flanştan 10 mm)

≤80N

Maks. şaft eksenel yükü

≤30N

Şaftın radyal boşluğu (flanşa yakın)

≤0,06nn

Şaftın eksenel boşluğu

≤0,3 mm

Yüksüz durumda boşluk

≤1,5°

Teknik Veriler

42STH Hibrit birdım Motoru Teknik Özellikleri

Model Numarası

Nominal Gerilim

Akım/Faz

Direnç/Faz

Endüktans/Faz

Torgue'u Tutmak

Potansiyel Müşteri Sayısı

Rotor Atalet

Ağırlık

Uzunluk L1

Maks. Dişli Oranı

Tek Şaft

V

A

Ω

mH

g.cm

g-m²

g

mm

42STH33-0956A

4

0.95

4.2

2.5

1.6

6

35

0.22

34

≤ 1:264

42STH33-0406A

9.6

0.4

24

15

1.6

6

≤ 1:264

42STH33-0316A

12

0.31

38.5

21

1.6

6

≤1:264

42STH33-1334A

2.8

1.33

2.1

2.5

2.2

4

≤1:189

42STH38-1206A

4

1.2

3.3

3.2

2.6

6

54

0.28

40

≤1:100

42STH38-0806A

6

0.8

7.5

6.7

2.6

6

≤1:100

42STH38-0406A

12

0.4

30

30

2.6

6

≤1:100

42STH38-1684A

2.8

1.68

1.65

3.2

3.6

4

≤1:71

A Tek Şaft, B Çift Şaft

42JX150K Planet Şanzıman Özellikleri

Azaltma oranı

3.5

14

17

21

49

61

84

104

126

172

212

294

Dişli takımı sayısı

1

2

3

4

Uzunluk(L2) mm

32.5

39.2

45.9

52.6

Maks. nominal tork kg. santimetre

30

50

90

150

Kısa süreli izin verilen tork kg.cm

90

150

270

450

Verimlilik %'si

0.9

0.81

0.73

0.66

Ağırlık g

320

420

520

620
