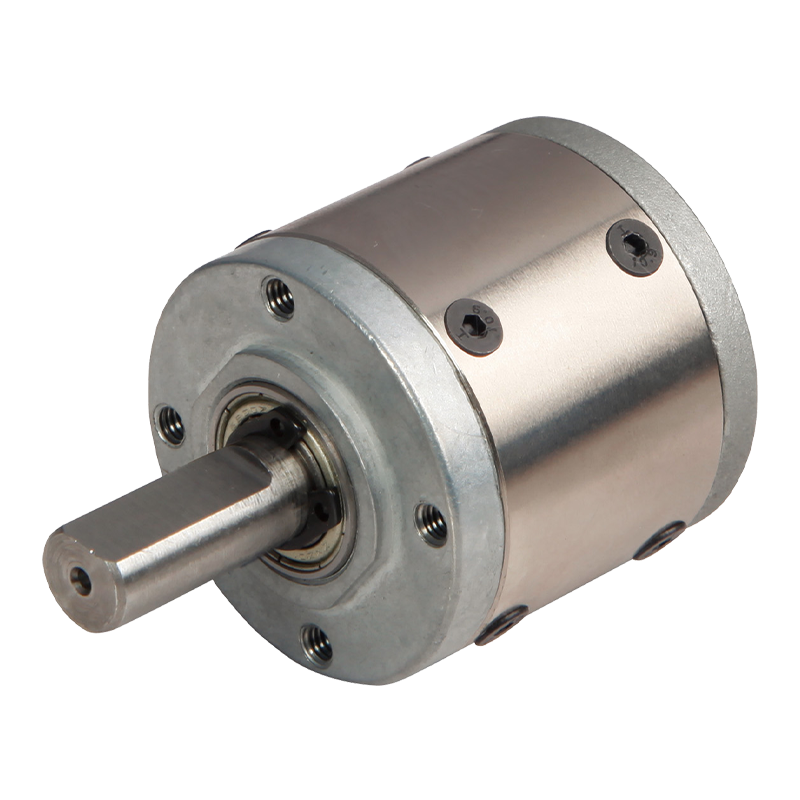

42JX100K 42mm 1-10N.m Planet Şanzıman

42JX100K 42mm 1-10N.m Planet Şanzıman

42JX100K Planet Dişli Kutusu, hassas tork kontrolü gerektiren çeşitli uygulamalar için tasarlanmış, yüksek performanslı bir 42 mm planet dişli kutusudur. Bu dişli kutusunun izin verilen maksimum yük aralığı, farklı yük gereksinimlerini karşılayan 1N.m ila 10N.m arasındadır. İç dişli malzemesi, yüksek hassasiyet ve dayanıklılık sağlayan E tipi metal ve F tipi metal tozundan oluşur. Çıkış mili yatakları, izin verilen maksimum radyal yük 80N ve izin verilen maksimum eksenel yük 30N olan makaralı rulmanlar ve bilyalı rulmanlar kullanır. Radyal oynama ve eksenel oynama sırasıyla 0,06 mm ve 0,3 mm dahilinde kontrol edilerek düzgün çalışma ve doğruluk garanti edilir. Ek olarak, bu dişli kutusunun iletim verimliliği, 1N.m nominal tolerans torku ve nominal torkun üç katı anlık tolerans torku ile %90'a kadar ulaşır. Çalışma sıcaklığı aralığı -10°C ila 80°C arasındadır ve bağıl nem kullanım aralığı %20 ila %85 RH'dir. Önerilen giriş hızı ≤4000 rpm'dir ve giriş ve çıkış yönü aynıdır. Bu parametreler, 42JX100K Planet Şanzımanın endüstriyel otomasyon, makine ekipmanı ve diğer alanlarda yaygın olarak uygulanabilir olmasını sağlar.

  • 42JX100K 42mm 1-10N.m Planet Şanzıman

+86 0579-86817938-836

[email protected]

42mm DC Motor Planet Şanzıman 42JX100K

42mm Planet Şanzıman,

İzin Verilen Yük Aralığı: 1 N.m〜10N.m

Planet Şanzıman

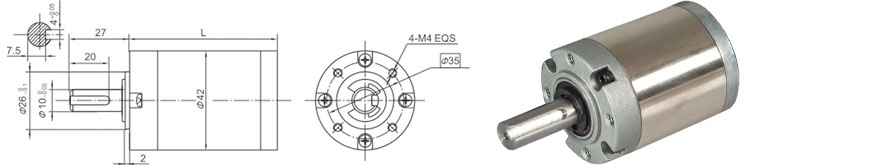

Boyutlar

Parametre

Dişli Oranı Parametresi

Dişli Oranı

L Boyutu

Aşama1

3.7 ~ 5.2

31.5

Aşama2

14 ~ 27

42.1

Aşama3

51 ~ 139

52.5

Aşama4

189 ~ 720

62.9

Parametre

Parametre

Aşama1

Aşama2

Aşama3

Aşama4

İletim verimliliği

%90

%81

%73

%66

Nominal tolerans torku

1 Nm

4N.m

8N.m

10N.m

Maksimum anlık tolerans torku

Nominal torkun üç katı

Çalışma sıcaklığı

-10°C~ 80°C

Çalışma ortamı nemi

%20 ~%85 bağıl nem

Giriş hızını öner

≤4000rpm

Giriş ve çıkış yönü

Aynı yön

Teknik Veriler

Muhafaza malzemesi

E tipi: Metal F tipi: Toz metal

Çıkışta rulman

Bilyalı Rulmanlar

Maks. Radyal yük (flanştan 12 mm)

≤80N

Maks. şaft eksenel yükü

≤30N

Şaftın radyal boşluğu (flanşa yakın)

≤0,06 mm

Şaftın eksenel boşluğu

≤0,3 mm

Yüksüz durumda boşluk

≤1,5°

Şaft presleme kuvveti, maks.

≤150N
