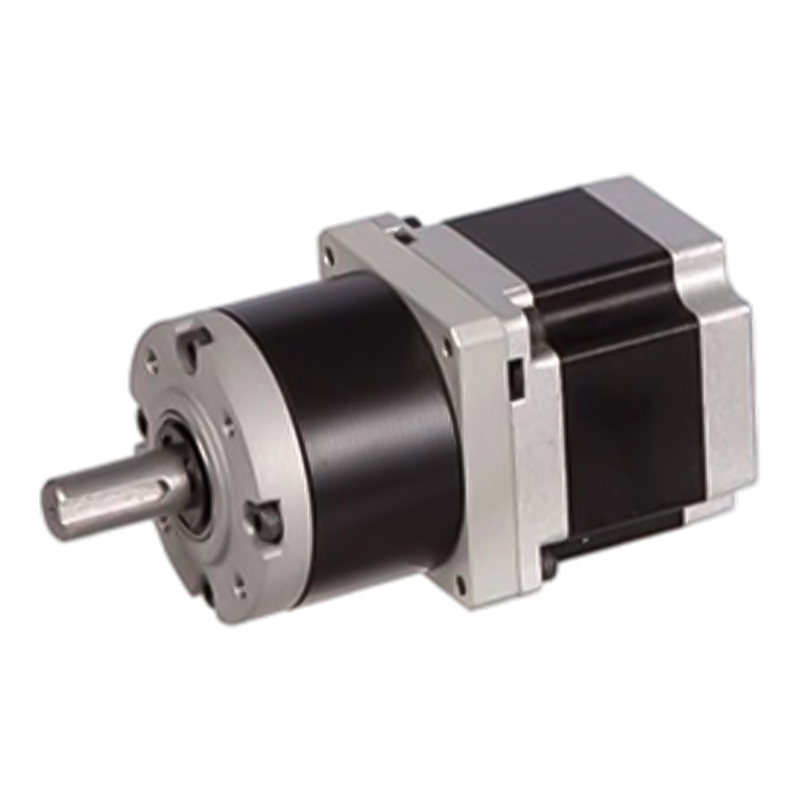

56JXS300K/57STH Yüksek Hassasiyetli Hibrit Planet Dişli Step Motor

56JXS300K/57STH Yüksek Hassasiyetli Hibrit Planet Dişli Step Motor

2JX150K/42STH Yüksek Hassasiyetli Hibrit Adım Motoru Planet Şanzıman, çeşitli yüksek hassasiyetli ve yüksek torklu uygulamalara uygun, metal halka dişli malzemesine sahip planet dişli kutusuyla donatılmış yüksek performanslı bir hibrit adım motorudur. İzin verilen maksimum radyal yük 80 N'dir, izin verilen maksimum eksenel yük 30 N'dir, şaftın radyal boşluğu 0,06 mm'den azdır, şaftın eksenel boşluğu 0,3 mm'den azdır ve yüksüz durumdaki boşluk 1,5°'den azdır. Bu motor, 42STH33-0956A, 42STH33-0406A vb. gibi birden fazla spesifikasyona sahiptir; her model, nominal voltaj, faz başına akım, faz başına direnç, endüktans, tutma torku, kablo sayısı, rotor ataleti, ağırlık ve uzunluk gibi parametreleri detaylandırır. Ek olarak, 3,5 ila 294 arasında değişen, maksimum nominal tork 30kg.cm ila 150kg.cm arasında, kısa süreli izin verilen tork 50kg.cm ila 450kg.cm arasında ve verimlilik %90 ila %66 arasında değişen farklı redüksiyon oranları için performans verileri sağlanmaktadır. Bu ayrıntılı teknik parametreler ve performans göstergeleri, bu ürünün endüstriyel otomasyon, hassas makineler ve diğer alanlarda yaygın olarak uygulanabilir olmasını sağlar.

  • 56JXS300K/57STH Yüksek Hassasiyetli Hibrit Planet Dişli Step Motor
Download Ürün Sorgulama
ÖNV：Önceki makale yok
SONRAKİ：52JXM200K/42STH Düşük Enerji Kaybı Planet Dişli Step Motor

+86 0579-86817938-836

[email protected]

56JXS300K/57STH

56mm OD Standart Şanzıman (Yağ Keçeli),

İzin Verilen Yük Aralığı: 9.0N.m~30N.m

Planet Dişli Adım Motoru (Halka Dişli Malzemesi: Metal)

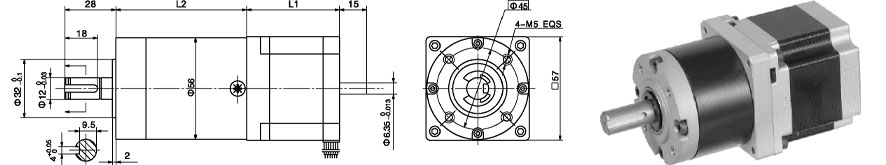

Boyutlar

Halka malzemesi

maden

Çıkışta rulman

Bilyalı rulmanlar

Maks. Radyal yük (flanştan 10 mm)

≤250N

Maks. şaft eksenel yükü

≤100N

Şaftın radyal boşluğu (flanşa yakın)

≤ 0,08 mm

Şaftın eksenel boşluğu

≤0,4 mm

Yüksüz durumda boşluk

≤1,5°

Teknik Veriler

57STH Yüksek Torklu Hibrit birdım Motoru Teknik Özellikleri

Model Numarası

Nominal Gerilim

Akım/Faz

Direnç/Faz

Endüktans/Faz

Torgue'u Tutmak

Potansiyel Müşteri Sayısı

Rotor Atalet

Ağırlık

Uzunluk L1

Maks. Dişli Oranı

Model Numarası

Tek Şaft

V

A

Ω

mH

g.cm

g-m²

g

mm

57STH41-1006A

5.7

1

5.7

5.4

3.9

6

120

0.45

41

0.21

1:326

57STH41-2006A

2.8

2

1.4

1.4

3.9

6

1:326

57STH41-3006A

1.9

3

0.63

0.6

3.9

6

1:326

57STH41-2804A

2

2.8

0.7

1.4

5.5

4

1:234

57STH51-1006A

6.6

1

6.6

8.2

7.2

6

275

0.65

51

0.36

1:168

57STH51-2006A

3.3

2

1.65

2.2

7.2

6

1:168

57STH51-3006A

2.2

3

0.74

0.9

7.2

6

1:168

57STH51-2804A

2.3

2.8

0.83

2.2

10.1

4

1:77

57STH56-1006A

7.4

1

7.4

10

9

6

300

0.7

56

0.4

1:77

57STH56-2006A

3.6

2

1.8

2.5

9

6

1:77

57STH56-3006A

2.3

3

0.75

1.1

9

6

1:77

57STH56-2804A

2.5

2.8

0.9

2.5

12.6

4

1:77

56JXS300K Planet Şanzıman Özellikleri

2 Tip: Güçlendirilmiş veya Uzun Ömürlü Şanzıman

Azaltma oranı

3.6

4.25

7.5

13

15

18

27

32

47

55

65

77

168

198

234

276

326

Dişli takımı sayısı

1

2

3

4

Uzunluk(L2) mm

53

61

72

84

Maks. nominal tork kg. santimetre

90

150

240

300

Kısa süreli izin verilen tork kg.cm

270

450

720

900

Verimlilik %'si

0.9

0.81

0.73

0.66

Ağırlık g

640

710

880

1220
