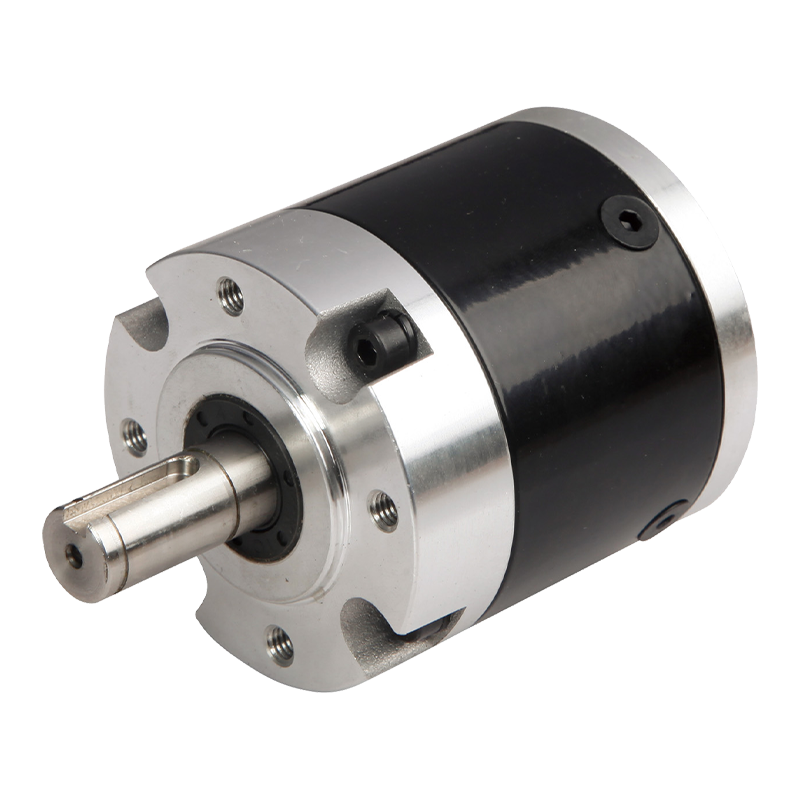

56JXL300K 56mm 300N Düşük Gürültülü Planet Şanzıman

56JXL300K 56mm 300N Düşük Gürültülü Planet Şanzıman

56JXL300K Düşük Gürültülü Planet Şanzıman, yüksek hassasiyetli ve düşük gürültülü uygulamalar için özel olarak tasarlanmış yüksek performanslı bir üründür. Bu dişli kutusu, 3N.m ila 30N.m arasında bir tork aralığına izin veren, 56 mm'lik helisel dişlerin düşük gürültülü planet dişli yapısına sahiptir ve bu da onu çeşitli endüstriyel otomasyon ekipmanları ve hassas makineler için uygun hale getirir. Gövde malzemesi, sağlamlık ve dayanıklılık sağlayan metal ve plastik sarmal dişlerden oluşur. Çıkış mili yatak tipi, izin verilen maksimum radyal yük 200N ve izin verilen maksimum eksenel yük 100N olan makaralı rulmanlardır. Şaftın radyal boşluğu 0,04 mm'den azdır ve eksenel boşluğu 0,3 mm'den azdır ve yüksüz durumdaki boşluk 1,5°'dir. Maksimum şaft presleme kuvveti 300N olup, yüksek yük koşullarında stabil çalışmayı garanti eder. Dişli oranı parametreleri, farklı iletim verimliliklerine ve nominal tolerans torklarına karşılık gelen ve çeşitli uygulama senaryolarının gereksinimlerini karşılayan birinci, ikinci, üçüncü ve dördüncü aşamayı içerir. Çalışma sıcaklığı aralığı -10°C ila 80°C'dir, çalışma ortamı nemi %20 ila %85 RH'dir ve önerilen giriş hızı 4000 rpm'yi aşmaz.

  • 56JXL300K 56mm 300N Düşük Gürültülü Planet Şanzıman

+86 0579-86817938-836

[email protected]

56mm Planet Şanzıman 56JXL300K

56mm Helisel Dişler Düşük Gürültülü Planet Şanzıman,

İzin Verilen Yük Aralığı: 3N.m〜30N.m

Düşük Gürültülü Planet Şanzıman

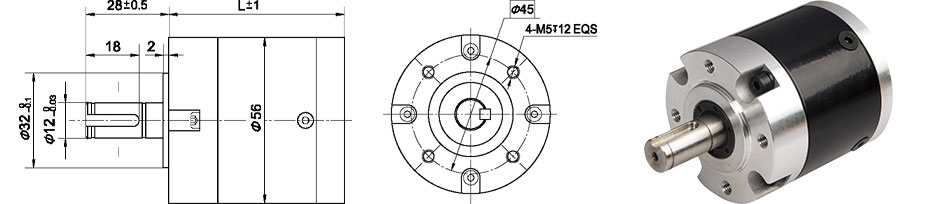

Boyutlar

Parametre

Dişli Oranı Parametresi

Dişli Oranı

L Boyutu

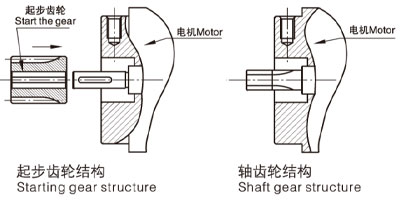

Aks dişleri, başlangıç yapısı

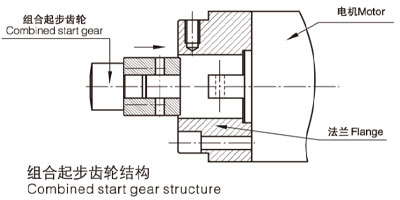

Birleşik başlangıç yapısı

Aşama1

4.2 ~9

47

64

Aşama2

15 ~38

59

72

Aşama3

54 ~ 163

78

91

Aşama4

196 ~ 691

90

103

Parametre

Parametre

Aşama1

Aşama2

Aşama3

Aşama4

İletim verimliliği

0.9

0.81

0.73

0.66

Nominal tolerans torku

3N.m

12N.m

20N.m

30N.m

Maksimum anlık tolerans torku

Nominal torkun üç katı

Çalışma sıcaklığı

-10°C~ 80°C

Çalışma ortamı nemi

%20~%85 bağıl nem

Giriş hızını öner

≤4000rpm

Giriş ve çıkış yönü

Aynı yön

Teknik Veriler

Muhafaza malzemesi

Meta"Plastik sarmal

Çıkışta rulman

Bilyalı rulmanlar

Maks. Radyal yük (flanştan 10 mm)

≤200N

Maks. şaft eksenel yükü

≤100N

Şaftın radyal boşluğu (flanşa yakın)

≤0,04 mm

Şaftın eksenel boşluğu

≤0,3 mm

Yüksüz durumda boşluk

≤1,5°

Şaft presleme kuvveti, maks.

≤300N

Motor eşleştirme şeması

Modül

Diş sayısı

Aşama1

Aşama2

Aşama3

Aşama4

0.8

15

4.2

15

54

196

76

12

5

18

65

233

90

275

325

383

6

9

32

117

420

38

138

502

163

285

691
