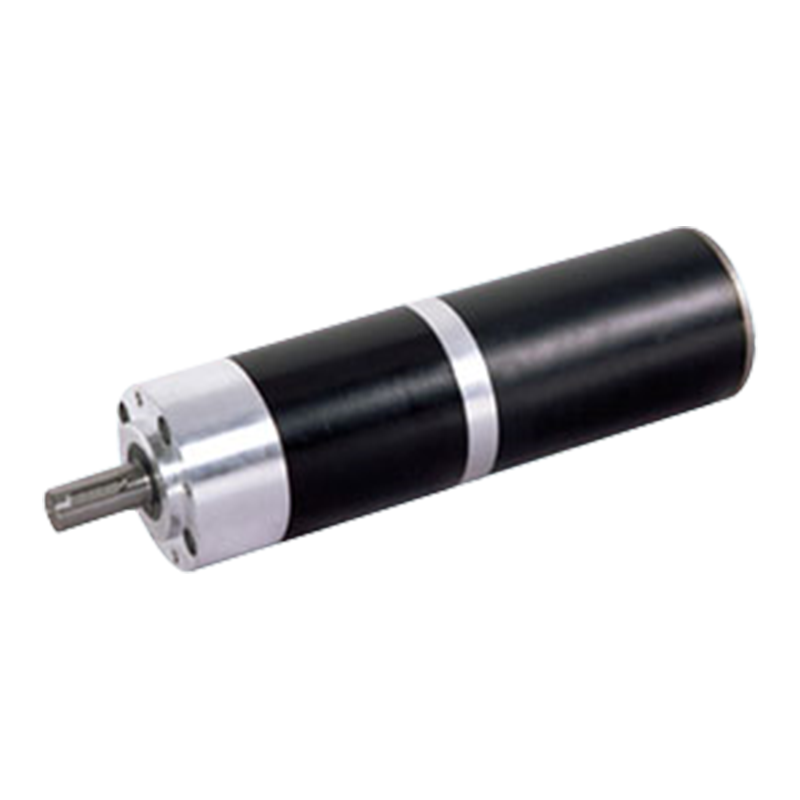

82JX1200K/80ZY125 82mm 120N.m Kalıcı Mıknatıslı DC Fırçalı Planet Dişli Motor

82JX1200K/80ZY125 82mm 120N.m Kalıcı Mıknatıslı DC Fırçalı Planet Dişli Motor

Sabit mıknatıslı DC planet dişli motor, farklı enerji tüketimi senaryolarına uyum sağlamak için 12V/24V çift voltaj uyumluluğuyla tasarlanmıştır. 2000-3500 rpm'lik yüksüz hız ve 6-71 aktarım oranı, hassas cihazlardan ağır iş ekipmanlarına kadar güç gereksinimlerini karşılamak için çıkış torkunu (120N.m'ye kadar) ve hızı hassas bir şekilde ayarlayabilir. 274-440 kg·cm² motor ataleti ve 4,4N.m tepe torkunun birleşimi, düşük ataletle (başlatma ve durdurma <3ms) hızlı yanıt verirken ani yüklerin darbe direncini sağlar. 22-30mA statik akımın yüksüz enerji tüketimi, elektromanyetik sistemin yüksek verimliliğini vurgulamaktadır.

Redüksiyon sistemi, çok dişli birbirine geçen metal planet dişli yapısını benimser ve yük paylaşımlı tasarım yoluyla düşük gürültülü çalışmayı gerçekleştirerek dişli kutusunun toz ve nem gibi zorlu ortamlarda dayanıklılığını sağlar. Kompakt metal şasi (uzunluk 24 mm) ve 120 N.m tork yoğunluğunun birleşimi, otomatik üretim hatları ve tıbbi ekipman gibi alan kısıtlı senaryolarda yüksek güç çıkışı ve sistem entegrasyonunun çelişkili gerekliliklerini dengelemesine olanak tanır.

Genel parametre sistemi, endüstriyel düzeyde güvenilirlik ve dinamik kontrol doğruluğunun ikili standartlarına işaret eder. Robot bağlantılarındaki temel güç üniteleri, hassas döner tablalar ve diğer alanlar gibi hızlı başlatma ve durdurma, yüksek tork yoğunluğu ve çevresel tolerans gerektiren servo sürücü senaryoları için özellikle uygundur.

  • 82JX1200K/80ZY125 82mm 120N.m Kalıcı Mıknatıslı DC Fırçalı Planet Dişli Motor

+86 0579-86817938-836

[email protected]

82JX1200K/80ZY125

82mm OD Planet Redüktör,

İzin Verilen Yük Aralığı: 120N.m

PM DC Planet Dişli Motoru (Halka Dişli Malzemesi: Metal)

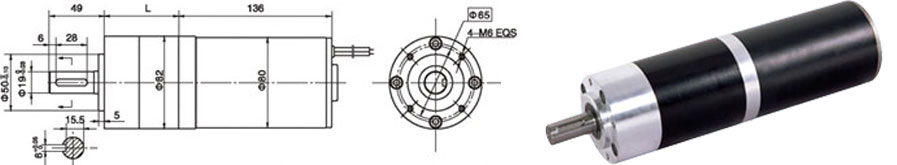

Boyutlar

Motor Teknik Verileri

Tür

Nominal Gerilim VDC

Yüksüz Hız dev/dak

Yüksüz akım mA

Nominal Hız dev/dak

Nominal tork mN.m

Çıkış Gücü W

Nominal akım mA

Durma torku mN.m

Durma Akımı A

80ZY125-2420

24

2000

0.7

1650

440

76

5

2.5

22

80ZY125-2435

24

3500

1.6

2750

950

274

17

4.4

30

Dişli Motor Teknik Verileri

Yapılandırma 80ZY125-2420 DC Motor(80ZY125-2420 DC Motor)

Azaltma oranı

4

7

14

19

25

32

50

64

71

90

116

152

195

329

Dişli takımı sayısı

1

1

2

2

2

2

3

3

3

3

3

3

3

3

Uzunluk(L) mm

66

66

90

90

90

90

115

115

115

115

115

115

115

115

Yüksüz hız dev/dak

500

286

143

105

80

63

40

31

28

22

17

13

10

6

Nominal hız dev/dak

413

236

118

87

66

52

33

26

23

18

14

11

8.5

5

Nominal tork Nm

1.6

2.8

5

6.8

8.9

11

16

21

23

29

37

49

63

106

Maks. kısa sürede izin verilen yük N.m

60

60

180

180

180

180

360

360

360

360

360

360

360

360

Yapılandırma 80ZY125-2435 DC Motor(80ZY125-2435 DC Motor)

Azaltma oranı

4

7

14

19

25

32

50

64

71

90

116

152

195

Dişli takımı sayısı

1

1

2

2

2

2

3

3

3

3

3

3

3

Uzunluk(L) mm

66

66

90

90

90

90

115

115

115

115

115

115

115

Yüksüz hız dev/dak

875

500

250

184

140

109

70

55

49

39

30

23

18

Nominal hız dev/dak

688

393

196

145

110

86

55

43

39

31

24

18

14

Nominal tork Nm

3.4

6

11

15

19

25

35

44

49

62

80

105

120

Maks. kısa sürede izin verilen yük N.m

60

60

180

180

180

180

360

360

360

360

360

360

360

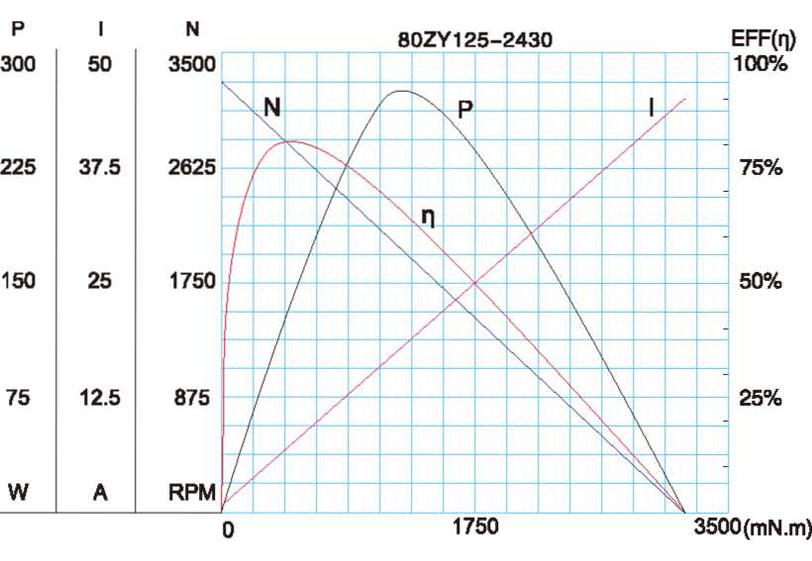

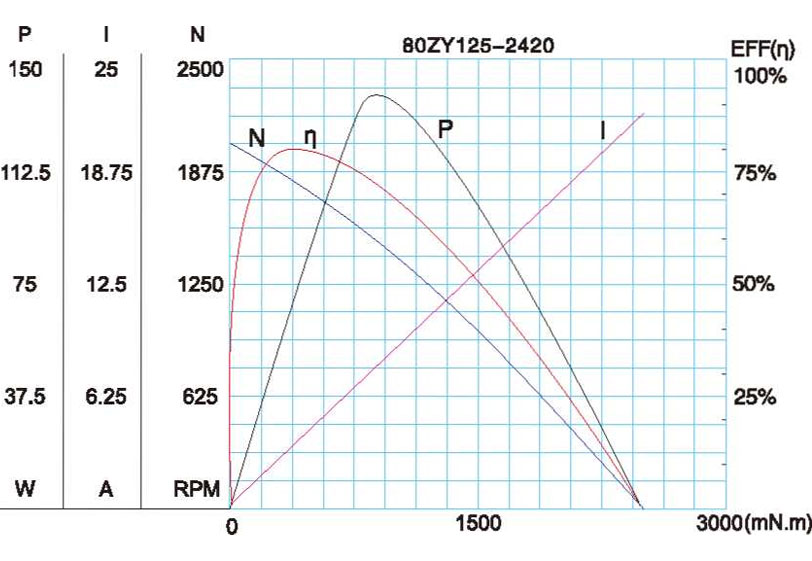

Motor Karakteristik Şekil

A-34

Teknik parametreler önceden haber verilmeksizin değiştirilebilir.*
