DC Dişli Motorları: Nasıl Çalışırlar, Anahtar Tipleri ve Projeniz için Doğru Motoru Nasıl Seçersiniz?

DC Dişli Motor Nedir ve Neden Kullanılır?

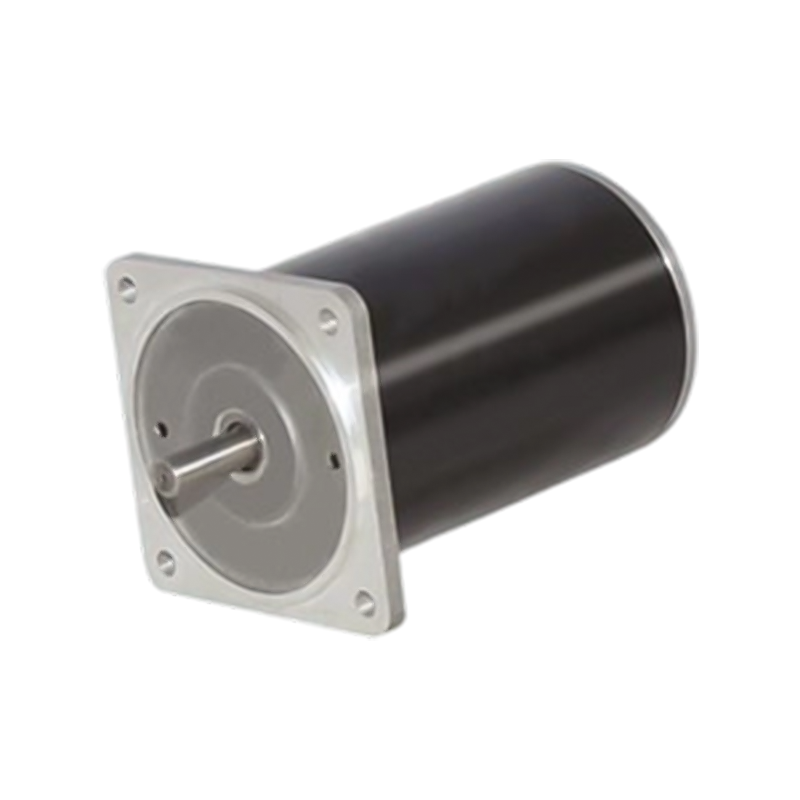

DC dişli motoru, doğru akımlı bir elektrik motorunu entegre bir mekanik dişli kutusuyla birleştiren, motorun tek başına sağlayabileceğinden daha düşük çıkış mili hızında daha yüksek tork sağlama kapasitesine sahip tek bir ünite üreten bağımsız bir elektromekanik düzenektir. Bir dişli kutusunu bir DC motorla entegre etmenin temel amacı, dişli redüksiyonu yoluyla dönüş hızını torkla takas etmektir - doğal durumunda 3.000-15.000 RPM'de dönen bir doğru akım motoru hızlıdır ve dönme kuvveti açısından nispeten zayıftır, ancak bu dönüşü 50:1 veya 100:1 redüksiyon oranına sahip bir dişli kutusundan geçirdikten sonra, çıkış mili 60-150 RPM'de dönerken aynı oranla çarpılmış tork sağlar (eksi verim kayıpları). Bu hız-tork dönüşümü, DC dişli motorlarını çok çeşitli mekanik uygulamalarda vazgeçilmez kılan tanımlayıcı özelliktir.

Dişli motordaki DC motor elemanı, motorun stator alanı ile rotor sargıları veya kalıcı mıknatıslar arasındaki elektromanyetik etkileşim yoluyla, bir akü, regüle edilmiş DC güç kaynağı, güneş paneli sistemi veya düzeltilmiş AC kaynağı olabilen doğru akım güç kaynağından gelen elektrik enerjisini dönel mekanik enerjiye dönüştürür. DC motorlar özellikle değişken hız ve basit yön kontrolü gerektiren uygulamalar için çok uygundur; çünkü hem hız (voltaj veya PWM sinyal ayarı yoluyla) hem de yön (tedarik polaritesinin ters çevrilmesi yoluyla) basit elektroniklerle yönetilebilmektedir, bu da DC dişli motorları pille çalışan, gömülü sistem ve değişken hızlı mekatronik uygulamalar için doğal seçim haline getirmektedir.

DC motora takılan dişli kutusu bileşeni, basit hız azaltmanın ötesinde birçok işleve hizmet eder. Aynı zamanda daha küçük, daha hafif ve daha ucuz bir motorun, normalde çok daha büyük bir doğrudan tahrikli motor gerektirecek işleri yapmasına olanak tanıyan mekanik avantaj da sağlar; aynı anda sistem maliyetini, ağırlığını ve boyutunu azaltır. Birçok uygulamada dişli kutusu aynı zamanda bir dereceye kadar geri tahrik direnci de sağlar (özellikle sonsuz dişli konfigürasyonlarında), bu da güç kesildiğinde yükün motoru dişli kutusu aracılığıyla kolayca geri süremeyeceği anlamına gelir; bu, sürekli güç çekişi olmadan yük tutmanın gerekli olduğu konumlandırma, kaldırma ve tutma uygulamalarında değerlidir.

DC Dişli Motorları Nasıl Çalışır: Motor ve Redüktörün Birlikte Çalışması

Motor ve dişli kutusu alt sistemlerinin bir DC dişli motorda nasıl etkileşimde bulunduğunu anlamak, gerçek bir uygulamada performans özelliklerini doğru bir şekilde yorumlamak ve sistem davranışını tahmin etmek için çok önemlidir. İki alt sistem, ortak bir şaft aracılığıyla mekanik olarak bağlanmıştır ancak birlikte dikkate alınması gereken farklı çalışma özelliklerine sahiptir.

DC motor, motor sabitine (Kv — ters EMF sabiti, volt başına RPM olarak ifade edilir) ve durma torkuna (motorun sıfır hızda üretebileceği, elektrik direnci ve besleme voltajıyla sınırlı olan maksimum tork) göre tork ve hız üretir. Bu iki uç arasında, bir DC motor yaklaşık olarak doğrusal olan bir tork-hız eğrisi boyunca çalışır; yük torku arttıkça hız orantılı olarak azalır ve kaynaktan çekilen akım artar. Bu ilişki, yüksüz çalışan bir DC dişli motorunun teorik yüksüz hızına yakın döndüğü, ağır yükü çalıştıran bir dişli motorun ise sıfır hızda maksimum akım çektiği ve maksimum tork ürettiği anlamına gelir. Bu tork-hız ilişkisini anlamak, bir DC dişli motorunu doğru şekilde boyutlandırmak için kritik öneme sahiptir; nominal çalışma noktası, tork-hız eğrisinin orta aralığına giren bir motorun seçilmesi, verimli çalışmayı ve yeterli termal marjı sağlar.

Dişli kutusu, motorun yüksek hızlı, düşük torklu çıkışını uygulamanın gerektirdiği düşük hızlı, yüksek torklu çıkışa dönüştürür. Dişli redüksiyon oranı (N) çarpımı belirler: çıkış torku, N ile ve dişli kutusunun mekanik verimliliği (η) ile çarpılan motor torkuna eşittir; çıkış hızı ise, motor hızının N'ye bölünmesine eşittir. %90 verimliliğe sahip 100:1 planet dişli kutusuna sahip bir DC dişli motoru bu nedenle, çıkış milindeki motor hızının 1/100'ünde motor torkunun 90 katını üretecektir. Bu verimlilik faktörü (genellikle dişli kutusu tipine, aşama sayısına ve çalışma koşullarına bağlı olarak %70-95), gerçek dünyadaki çıkış torkunun her zaman teorik dişli oranı çarpımının önerdiğinden biraz daha düşük olduğu anlamına gelir ve bu verimlilik kaybı, dişli kutusu içinde üretilen ısı olarak görünür.

DC Dişli Motorlarında Kullanılan DC Motor Çeşitleri

DC dişli motorlar, her biri farklı performans özelliklerine, kontrol gereksinimlerine, hizmet ömrü beklentilerine ve maliyet profillerine sahip çeşitli farklı DC motor teknolojileri temel alınarak üretilmiştir. Dişli motor grubunda doğru motor tipinin seçilmesi, dişli kutusu konfigürasyonunun seçilmesi kadar önemlidir.

Fırçalı DC Motorlar

Fırçalı DC motorlar, DC dişli motorlarda, özellikle maliyete duyarlı küçük ve orta güç aralıklarında bulunan en yaygın motor türüdür. Rotor sargılarındaki akımın yönünü değiştirmek ve sürekli dönüşü sürdürmek için mekanik bir komütasyon sistemi (dönen bir bakır komütatör halkasına baskı yapan karbon fırçalar) kullanırlar. Fırçalı DC dişli motorların kontrolü kolaydır (hız voltajla orantılıdır; yön polariteye göre belirlenir), üretimi ucuzdur ve yüksek başlangıç ​​​​torku kapasitesine sahiptir. Fırçalı motorların sınırlaması, karbon fırçanın ve komütatör sisteminin aşınmasıdır; bu mekanik temas, çalışma koşullarına, akım seviyelerine ve motor tasarımına bağlı olarak tipik olarak 500-3.000 saat aralığında tanımlanmış bir hizmet ömrü yaratır. Fırça aşınması, temiz veya gıdaya uygun ortamlarda sorunlara neden olabilecek karbon tozu üretir ve fırça arkı, hassas elektronik sistemlerde yönetilmesi gereken elektromanyetik girişim oluşturur.

Fırçasız DC (BLDC) Motorlar

Fırçasız DC dişli motorlar, fırçalı motorların mekanik komutasyonunu, rotor konumunu belirlemek ve akımı doğru stator sargılarına değiştirmek için Hall etkisi sensörleri veya geri EMF algılamayı kullanan elektronik komutasyonla değiştirir. Fırça-komütatör temasının ortadan kaldırılması, fırçalı motorların birincil aşınma mekanizmasını ortadan kaldırarak hizmet ömrünü 10.000-30.000 saate veya daha fazlaya uzatır; uzun hizmet süreleri boyunca yüksek güvenilirlik gerektiren uygulamalar için dönüştürücü bir avantajdır. BLDC dişli motorlar aynı zamanda daha sessiz çalışır, daha az ısı üretir ve eşdeğer fırçalı motorlara göre daha yüksek verim elde edebilir. Aradaki fark maliyet ve kontrol karmaşıklığıdır — BLDC motorlar, basit voltaj uygulaması yerine bir elektronik motor kontrolörü (ESC veya BLDC sürücüsü) gerektirir, bu da hem bileşen maliyetini hem de sistem karmaşıklığını artırır. Uzun servis ömrü, yüksek görev döngüsü çalışması veya temiz ortamlarda çalışma gerektiren uygulamalar için BLDC dişli motorlara yönelik ayrıcalık genellikle haklıdır.

Kalıcı Mıknatıslı DC Motorlar

Çoğu küçük ve orta DC dişli motorlar Stator alanının sargılı alan bobinleri yerine kalıcı mıknatıslar tarafından sağlandığı kalıcı mıknatıslı (PM) motor yapısını kullanın. PM DC motorlar kompakttır, kısmi yüklerde verimlidir ve sistem modellemeyi basitleştiren doğrusal bir tork-hız ilişkisine sahiptir. Kullanılan kalıcı mıknatısların kalitesi ve derecesi motor performansını önemli ölçüde etkiler; ferrit mıknatıslar daha düşük maliyetlidir ancak daha düşük akı yoğunluğu üretirken, nadir toprak mıknatısları (neodimyum-demir-bor veya NdFeB) daha küçük bir hacimde önemli ölçüde daha yüksek akı üreterek daha kompakt ve daha yüksek güç yoğunluğuna sahip dişli motor tasarımlarına olanak tanır. Zorlu uygulamalara yönelik birinci sınıf DC dişli motorlar genellikle NdFeB mıknatıslar kullanırken, uygun fiyatlı dişli motorlar ferrit mıknatıslar kullanır.

DC Dişli Motorlarda Redüktör Çeşitleri: Doğru Redüksiyon Mekanizmasının Seçimi

DC motorla entegre edilmiş dişli kutusu, çıkış torku kapasitesi, boşluk, geri tahrik direnci, gürültü seviyesi, verimlilik ve fiziksel form faktörü dahil olmak üzere dişli motorunun fiziksel özelliklerinin çoğunu belirler. Farklı dişli kutusu tipleri, farklı uygulama gereksinimlerine uygundur ve bilinçli dişli motoru seçimi için bunların dengelerini anlamak çok önemlidir.

Planet Redüktörler

Planet dişli kutuları, kompakt form faktöründe, düşük boşluklu ve yüksek mekanik verimlilikte yüksek tork kapasitesi gerektiren DC dişli motorlar için birinci sınıf seçimdir. Merkezi bir güneş dişlisi, güneş dişlisinin etrafında dönerken bir dış halka dişlisine geçen birden fazla planet dişlisi ve çıkış görevi gören bir planet taşıyıcıdan oluşan gezegen düzenlemesi, yükü aynı anda birden fazla dişli ağına dağıtır. Bu yük paylaşımı, giriş ve çıkış millerinin mükemmel eşmerkezli hizalamasını korurken, planet dişli kutularının eşdeğer boyutlu düz dişli kutularına göre çok daha yüksek torklar iletmesine olanak tanır. Planet DC dişli motorlar robotikte, hassas konumlandırmada, otomasyon ekipmanlarında ve yüksek tork yoğunluğunun ve düşük boşluğun kritik gereksinimler olduğu herhangi bir uygulamada yaygın olarak kullanılmaktadır. Çok kademeli planet dişli kutuları, birden fazla planeter aşamayı seri halinde istifleyerek 3:1'den 1000:1'e veya daha yüksek oranlarda azaltma oranları elde eder; her aşama, toplam indirgemeye katkıda bulunur ve genel verimlilik, her aşamanın bireysel verimliliğinin ürünüdür.

Düz Şanzımanlar

Düz dişli kutuları, hızın azaltılmasını sağlamak için kademeli olarak düzenlenmiş bir dizi paralel eksenli düz dişli kullanır. Bunlar en basit ve en uygun maliyetli dişli kutusu tipidir, tutarlı toleranslarla üretimi kolaydır ve temiz, iyi yağlanmış koşullarda yüksek verimlilik (kademe başına %85-95) kapasitesine sahiptir. Düz DC dişli motorlar, planet tasarımların daha yüksek tork yoğunluğunun ve eşmerkezli mil düzeninin gerekli olmadığı, maliyete duyarlı uygulamalar için standart seçimdir. Tüketici ürünlerinde, oyuncaklarda, ev aletlerinde ve genel hafif endüstriyel ekipmanlarda yaygın olarak kullanılırlar. Düz dişli kutularının sınırlaması, belirli bir dişli boyutu için tork kapasitelerini sınırlayan (gezegen tasarımlardan farklı olarak) her bir ağ noktasında tek bir diş temasında yük taşımalarıdır ve sarmal diş temas düzeni nedeniyle planet tasarımlardan daha fazla gürültü üretmeleridir.

Sonsuz Dişli Kutuları

Sonsuz dişli kutuları, tek bir aşamada yüksek redüksiyon oranları elde etmek için bir sonsuz dişli (vidayı andıran helisel bir diş) ile bir sonsuz dişli (sonsuz helezon ile birbirine geçecek şekilde açılı dişlere sahip bir dişli) kullanır (tipik olarak tek bir ağda 5:1 ila 100:1 veya daha fazla). Sonsuz dişlinin benzersiz geometrisi, sonsuz dişli ile tekerlek arasında yuvarlanma yerine kayan bir temas üretir; bu, düz veya planet tasarımlara göre daha fazla ısı ve daha düşük verimlilik üretir (tipik olarak redüksiyon oranına ve ilerleme açısına bağlı olarak %50-90) ancak aynı zamanda sonsuz DC dişli motorlarını güç olmadan yük tutma gerektiren uygulamalar için paha biçilmez kılan karakteristik geri sürülemez özelliği de yaratır. Bir valf aktüatöründe, konveyör kapısında veya kaldırma mekanizmasında kullanılan bir sonsuz DC dişli motoru, normal yük koşulları altında sonsuz dişli çark tarafından geriye doğru sürülemediğinden, güç kesildiğinde konumunu koruyacaktır. Bu kendiliğinden kilitleme özelliği birçok uygulamada ayrı bir fren ihtiyacını ortadan kaldırarak sistem tasarımını basitleştirir ve maliyeti azaltır.

Helisel ve Konik Redüktörler

Helisel dişli DC motorlar, diş yüzeyi boyunca kademeli olarak devreye giren açılı dişlere sahip dişliler kullanır ve aynı hız ve yükte düz dişlilere göre daha düşük bir maliyet avantajıyla daha yumuşak ve daha sessiz çalışma sağlar. Helisel dişli kutuları, tıbbi ekipman, ofis otomasyonu ve tüketici cihazları gibi gürültünün öncelikli sorun olduğu uygulamalara çok uygundur. Konik dişli kutuları, çıkış mili yönünü motor miline göre 90 derece değiştirmek için konik şekilli dişliler kullanır; kurulum kısıtlamaları nedeniyle çıkış hareketinin motor eksenine dik olması gerektiğinde kullanışlıdır. Konik-helisel kombinasyonlar hem yön değişimi hem de sorunsuz çalışma sunar ve üst düzey endüstriyel DC dişli motor konfigürasyonlarında yaygındır.

DC Dişli Motorları için Temel Özellikler: Sayıların Anlamı

DC dişli motor veri sayfaları, cihazın performans kapsamını tanımlayan belirli bir dizi teknik parametre sunar. Bunların doğru yorumlanması, aday motorun satın almadan önce uygulamanın gereksinimlerini karşıladığının doğrulanması açısından önemlidir.

Uygulamanız için Doğru DC Dişli Motorunu Nasıl Seçersiniz?

Bir DC dişli motorunun doğru şekilde seçilmesi, sistematik bir dizi uygulama gerekliliği üzerinde çalışmayı ve bunları mevcut motor spesifikasyonlarıyla eşleştirmeyi gerektirir. Bu işlemi aceleye getirmek veya yalnızca fiziksel boyuta göre seçim yapmak, mühendislik projelerinde DC dişli motor arızalarının en yaygın nedenidir.

Adım 1 — Gerekli Çıkış Torkunu ve Hızını Tanımlayın

Özel uygulamanız için dişli motorunun çıkış milinde gereken tork ve hızı hesaplayarak başlayın. Dönen yükler için tork, gereken kuvvetin kaldıraç kolu mesafesiyle (T = F × r) çarpılmasıyla hesaplanır. Kaldırma uygulamaları için tork, yük ağırlığının makara veya tambur yarıçapı artı sürtünme ve hızlanma katkılarıyla çarpımına eşittir. Gerekli çıkış torkuna ve hızına sahip olduğunuzda, mevcut besleme voltajınıza ve hedeflediğiniz güç aralığındaki DC dişli motorlarında bulunan tipik motor hızlarına göre gerekli dişli azaltma oranını hesaplayın. Normal çalışma sırasında başlatma ataleti, sürtünme değişimi ve yük değişimleri için yeterli marjı sağlamak amacıyla motor seçerken gerekli torka en az 1,5–2 kat güvenlik faktörü ekleyin.

Adım 2 — Besleme Gerilimini ve Güç Bütçesini Belirleyin

DC dişli motor voltaj değerleri, 3V'den (minyatür pille çalışan uygulamalar için) 6V, 12V, 24V ve 48V'ye ve daha büyük endüstriyel dişli motorlar için daha yüksek voltajlara kadar uzanır. Sisteminizdeki besleme voltajı hangi motor voltaj aralığının uygun olduğunu belirler. Pille çalışan sistemler için, 12V pillerin ve güç kaynaklarının yaygın olarak bulunması nedeniyle 12V DC dişli motorlar en yaygın seçimdir; 24V DC dişli motorlar, daha yüksek voltajın eşdeğer güç için akımı azalttığı, daha küçük kablo boyutlarına ve daha uzun kablo mesafelerinde daha düşük I²R kayıplarına izin verdiği endüstriyel ve otomasyon uygulamalarında standarttır. Güç gereksinimini hesaplayın (P = T × ω, burada ω rad/s cinsinden açısal hızdır) ve güç kaynağının yeterli boşluk payı ile çalışma voltajında ​​gerekli akımı sağlayabildiğini doğrulayın.

Adım 3 – Uygulama Gereksinimlerine Göre Şanzıman Tipini Seçin

Hangisi en ucuzsa varsayılan olarak kullanmak yerine dişli kutusu tipini uygulamanızın özel taleplerine göre eşleştirin. Robotik ve hassas konumlandırma için: düşük boşluklu planet dişli kutuları. Uygun maliyetli genel hareket için: düz dişli kutuları. Sürekli güç olmadan yük tutmak için: sonsuz dişli kutuları. Hassas ortamlarda sessiz çalışma için: helisel dişli kutuları. Dikey çıkış mili yönlendirmesi için: konik dişli kutuları. Uygulamanın görev döngüsünü göz önünde bulundurun; sürekli çalışan bir konveyörü çalıştıran bir dişli motor, sürekli çalışma için bir termal derecelendirmeye ihtiyaç duyarken, aralıklı çalıştırma için kullanılan bir motor, işlemler arasındaki soğuma süresi nedeniyle daha yüksek tepe yüklerinde güvenli bir şekilde çalışabilir.

Adım 4 — Çevresel ve Fiziksel Gereksinimleri Kontrol Edin

DC dişli motor seçimini tamamlamadan önce fiziksel kurulum kısıtlamaları, çevre koşulları ve arayüz gereksinimlerinin tümü doğrulanmalıdır. Çıkış mili çapının, uzunluğunun ve kama yuvası boyutlarının tahrik edilen bileşenle uyumlu olduğunu doğrulayın. Motor montaj yüzeyi boyutlarını ve cıvata düzenini mekanik tasarımınıza göre kontrol edin. Dişli motoru ıslak, tozlu veya kimyasal olarak agresif bir ortamda çalışacaksa, motor ve dişli kutusunun IP koruma sınıfının uygun olduğunu doğrulayın — IP54, su sıçramasına karşı korumalı iç mekan endüstriyel kullanımı için uygundur, IP65 veya IP67 ise dış mekan veya yıkama uygulamaları için gereklidir. Gıda işleme veya farmasötik uygulamalar için paslanmaz çelik muhafaza ve gıda sınıfı yağlayıcıyla doldurulmuş dişli kutuları gerekli uyumluluk gereksinimleridir.

DC Dişli Motorlarının Endüstrilerdeki Ortak Uygulamaları

DC dişli motorlar, minyatür tüketici cihazlarından ağır endüstriyel otomasyon ekipmanlarına kadar son derece geniş bir ürün ve sistem yelpazesinde karşımıza çıkmaktadır. Bunların nerede ve nasıl kullanıldığını anlamak, yeni bir uygulama için en uygun ürün tipini ve özelliklerini belirlemek için yararlı bir bağlam sağlar.

• Robotik ve otomasyon: DC dişli motorlar — particularly planetary gearbox variants — are the primary actuator for robot joints, linear actuators, gripper mechanisms, and mobile robot drivetrains. The combination of compact size, high torque density, precise speed controllability, and low backlash makes planetary DC gear motors the standard choice for articulated robot arms, delta robots, AGV drive wheels, and collaborative robot joints.
• Otomotiv sistemleri: Modern araçlarda koltuk ayarlama mekanizmalarını, cam regülatörlerini, ayna ayarını, sunroof tahriklerini, HVAC karışımlı kapı aktüatörlerini, gaz kelebeği gövdelerini ve elektrikli park freni aktüatörlerini kontrol eden düzinelerce DC dişli motor bulunur. Bunlar tipik olarak aracın servis aralığı dahilinde kompakt kurulum ve yüksek çevrim ömrü için tasarlanmış küçük 12V fırçalı veya fırçasız DC dişli motorlardır.
• Tıbbi ve laboratuvar ekipmanları: IV infüzyon pompaları, şırınga sürücüleri, teşhis ekipmanı döner tablaları, laboratuvar karıştırıcıları ve cerrahi alet sürücüleri, tıbbi uygulamalarda gereken uzun hizmet ömrüyle birlikte doğru, tekrarlanabilir hareket kontrolü sağlamak için düşük boşluklu planet dişli kutularına sahip hassas fırçasız DC dişli motorlar kullanır. Temiz oda uyumluluğu ve biyouyumlu malzemeler genellikle bu sektörde ek gereksinimlerdir.
• Endüstriyel otomasyon: Konveyör sürücüleri, valf aktüatörleri, malzeme taşıma sistemleri, paketleme makineleri ve montaj ekipmanları, hassas besleme mekanizmaları için küçük 24V ünitelerden ağır malzeme taşıma için daha büyük, yüksek torklu motorlara kadar uzanan DC dişli motorlar kullanır. Sonsuz DC dişli motorlar, güç olmadan yük tutmanın gerekli olduğu vana ve kapı aktüatör uygulamalarında özellikle yaygındır.
• Tüketici elektroniği ve cihazları: Elektrikli diş fırçaları, el mikserleri, elektrikli aletler, otomatik perde rayları, akıllı ev aktüatörleri ve kişisel bakım cihazlarının tümü, düşük maliyet, kompakt boyut ve ürünün amaçlanan ömrü için yeterli hizmet ömrünün birincil seçim kriterleri olduğu küçük DC dişli motorları (tipik olarak 3V-12V aralığında fırçalanmış düz dişli motorlar) içerir.
• Güneş takibi ve yenilenebilir enerji: Tek eksenli ve çift eksenli güneş paneli takip sistemleri, gün boyunca panelleri güneşe doğru yönlendirmek için sonsuz veya planeter DC dişli motorlar kullanır ve enerji tüketimini en üst düzeye çıkarır. Sonsuz DC dişli motorların yük tutma kapasitesi burada özellikle değerlidir; panellerin, izleme tahrik sisteminden sürekli güç çekimi olmadan rüzgar yüklemesinde konumunu korumasına olanak tanır.

DC Dişli Motorunun Hızını ve Yönünü Kontrol Etme

DC dişli motorların AC motor sistemlerine göre en önemli pratik avantajlarından biri hız ve yön kontrolünün basitliği ve esnekliğidir. Kontrol yaklaşımı fırçalı ve fırçasız DC dişli motorlar arasında farklılık gösterir ve uygulamanız için uygun kontrol yönteminin seçilmesi genel sistem tasarımının önemli bir parçasıdır.

Fırçalı DC Dişli Motorları için PWM Hız Kontrolü

Darbe genişlik modülasyonu (PWM), fırçalanmış DC dişli motorların hızını kontrol etmek için standart ve en etkili yöntemdir. PWM, motor voltajını doğrudan azaltmak yerine (seri dirençte ısı olarak enerji israfına neden olur), ortalama güç dağıtımını kontrol etmek için görev döngüsünü (gerilimin uygulandığı sürenin oranı) değiştirerek motora hızlı darbelerle tam besleme voltajı uygular. %50 görev döngüsünde motor, ortalama voltajın yarısını alır ve yaklaşık olarak yarı hızda çalışır; %100 görev döngüsünde tam hızda çalışır. Modern motor sürücüsü IC'leri (L298N, DRV8833, TB6612FNG ve diğerleri gibi), bir mikrodenetleyiciden gelen basit mantık sinyalleri aracılığıyla hem PWM hız kontrolü hem de yön kontrolü (ileri/geri) sağlayan H-köprü devrelerini uygulayarak kapalı döngü DC dişli motor hız kontrolünü minimum harici donanımla gerçekleştirilebilir hale getirir.

Fırçasız DC Dişli Motorları için BLDC Motor Kontrol Cihazları

Fırçasız DC dişli motorlar, Hall etkisi sensörlerinden veya geri EMF algılamasından gelen rotor konumu geri bildirimine dayalı olarak komütasyon sırasını yöneten özel bir elektronik hız kontrol cihazı (ESC) veya BLDC motor sürücüsü gerektirir. Bu kontrolörler, fırçasız bir motorda sürekli dönüşü sürdürmek için gereken karmaşık üç fazlı anahtarlamayı yönetir ve altta yatan komütasyonu dahili olarak yönetirken kullanıcıya basit bir hız referansı girişi (analog voltaj, PWM sinyali veya dijital iletişim) sunar. Pek çok modern BLDC motor kontrol cihazı aynı zamanda motor verimliliğini, tork yanıtını ve düşük hız performansını optimize eden alan odaklı kontrol (FOC) algoritmalarını da içerir; bu algoritmalar, özellikle düzgün, yüksek bant genişlikli tork kontrolünün gerekli olduğu robotik ve hassas servo uygulamaları için değerlidir.

DC Dişli Motorları için Bakım ve Sorun Giderme

DC dişli motorlar nispeten az bakım gerektiren cihazlardır, ancak uygun bakım ve sistematik sorun giderme, servis ömrünü önemli ölçüde uzatır ve kritik uygulamalarda önlenebilir arızaları önler.

• Fırça ve komütatör muayenesi (fırçalı motorlar): Yüksek görev döngüsü uygulamalarında kullanılan fırçalı DC dişli motorlarda, karbon fırça uzunluğunu ve komütatör yüzey durumunu periyodik olarak kontrol edin. Orijinal uzunluklarının üçte birinden daha azına kadar aşınmış fırçalar, tutucu donanımda aşınmadan önce değiştirilmelidir; bu, komütatör yüzeyine zarar verebilir ve komütatörün daha pahalı bir şekilde yeniden kaplanmasını veya değiştirilmesini gerektirebilir. Sağlıklı bir komütatör pürüzsüz ve eşit şekilde koyu görünmelidir; yivli, çukurlu veya parlak noktalı komütatörler dikkat gerektiren anormal aşınmayı gösterir.
• Şanzıman yağlaması: Çoğu DC dişli motoru, normal çalışma koşullarında ünitenin servis ömrüne uygun, fabrikada doldurulmuş dişli kutusu gresi ile birlikte gönderilir. Yüksek sıcaklıktaki ortamlarda, yüksek görev döngüsü uygulamalarında veya belirtilen servis aralıklarının ötesinde kullanılan dişli motorlar için, dişli kutusunun uygun bir dişli gresi (lityum kompleksi veya sentetik dişli yağı) ile yeniden yağlanması dişli ve yatak ömrünü korur. Aşırı yağlayıcı, çalkalama kayıplarına ve yüksek çalışma sıcaklıklarına neden olduğundan aşırı greslemeden kaçının.
• Anormal gürültü tanısı: Çalışma sırasında gıcırdama, tıklama veya düzensiz ses üretmeye başlayan bir DC dişli motoru, tipik olarak dişli dişi hasarını (çıkış milinin dönüşüyle senkronize edilen taşlama veya düzensiz tıklama), yatak bozulmasını (yüksek frekanslı vızıltı veya gürleme) veya gevşek dahili bileşenleri gösterir. Gürültüyü hangi kaynağın (motor veya dişli kutusu) ürettiğini belirlemek, bunları geçici olarak ayırarak ünitenin tamamını değiştirmek yerine hedefe yönelik onarımı yönlendirir.
• Termal yönetim: DC dişli motorlar running hot to the touch (above 60–70°C case temperature for most standard units) are operating beyond their thermal design point — either due to excessive load, insufficient duty cycle cooling time, high ambient temperature, or blocked ventilation. Consistently elevated operating temperature is the leading cause of insulation degradation in motor windings and accelerated lubricant breakdown in gearboxes. Address thermal issues by reducing load, improving ventilation, adding a heat sink to the motor housing, or selecting a higher-rated motor for the application.
• Hız ve tork performansı doğrulaması: Bir DC dişli motoru beklenenden daha az hız veya tork üretiyorsa, yük altında besleme voltajını doğrulayın (düşük boyutlu bir güç kaynağından kaynaklanan voltaj düşmesi, motorun düşük performansının yaygın bir nedenidir), tahrik edilen mekanizmada mekanik bağlanma olup olmadığını kontrol edin, motor akım çekişini ölçün ve nominal değerlerle karşılaştırın ve dişli kutusu çıkış milinde sürtünmeyi artıran ve etkin çıkış torkunu azaltan yanlış hizalama veya aşırı yan yükleme olup olmadığını kontrol edin.
